Aménagement de la soute du camping-car Fleurette C67LD ( par pierre 29/08/2008)

Share

But :
Profiter du volume de la soute pour optimiser le rangement sur deux niveaux tout en conservant l'accessibilité au niveau du plancher par l'intérieur de la cellule en levant le lit permanant.
La hauteur disponible dans la soute entre le lit et le plancher est de 55cm.
soute fleurette 1 soute fleurette 2 soute fleurette 3
Accessoires de rangement utilisés :

Les bacs de rangements que j'ai utilisés proviennent de chez IKEA et sont de la marque TROFAST,

Référence Désignation Dimensions Quantité Poids U
800.892.39 Bac rangement transparent L42 x l30 x h10 cm 6 375 gr
956.851.00 Bac rangement transparent L42 x l30 x h23 cm 3 576 gr
956.851.00 Bac rangement transparent L42 x l30 x h36 cm 1 751 gr
xxx.xxx.xx Bac rangement transparent L30 x l20 x h10 cm 3 275 gr
xxx.xxx.xx Couvercle transparent L28 x l19 x h1cm 3 75 gr
xxx.xxx.xx Couvercle transparent L40 x l28 x h1cm 8 176 gr

Agencement :

J'ai réalisé des glissières en forme de L en bois, assurant le support des bacs, ces glissières sont fixées sur la structure où repose le sommier du lit permanent.
soute fleurette 4 soute fleurette 5 soute fleurette 6
Poids net de l'ensemble de ces glissières : ± 1720 gr.

Tous les différents supports que j'ai réalisés, l'ontété en ayant à l'esprit et en prenant en compte le facteur « poids ». C'est pour cela que partout où j'ai eu le loisir d'alléger, sans prendre de risques sur la tenue mécanique des différents supports, j'ai percé le maximum de trous et utilisé des sections etépaisseurs de bois minimum.
Le niveau de ces bacs se situe en haut de la soute, ce qui me permet d'utiliser la surface de plancher de la soute, tout en ayant un autre niveau de rangement.
soute fleurette 7 soute fleurette 8 soute fleurette 9

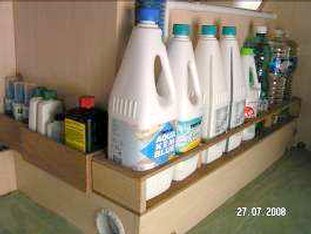

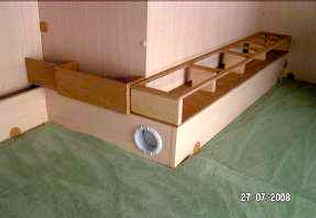

Ayant toujours à l'esprit le bon calage des objets transportés, j'ai réalisé plusieurs casiers à bouteilles et flacons de produits d'entretiens.

Poids net de ces casiers : 1080 gr.
soute fleurette 10 soute fleurette 11
J'aiégalement réalisé une structure d'ensemble supportant quatre bacs de hauteur 10cm, sous forme de tiroirs.

Poids net de cet ensemble : 1016 gr.
soute-fleurette12 soute-fleurette13 soute-fleurette12
Afin d'optimiser le maximum de la surface disponible, j'ai confectionné une structure en bois au dessus du passage de la roue arrière droit, permettant l'assise d'un bac de hauteur 10cm, que j'ai redimensionné pour l'intégrer à cet endroit.

Poids net de cette structure : 797 gr. poids avec le bac : 1104 gr.
soute-fleurette15 soute-fleurette16 soute-fleurette17
Comme il restait un emplacement mort entre le passage de roue et la structure supportant quatre bacs de hauteur 10cm, j'ai donc réalisé un casier pouvant recevoir deux bouteilles verticales (pour l'eau) et trois horizontales (pour le vin).

Poids net de ce casier : 445 gr.
soute-fleurette18 soute-fleurette19 soute-fleurette20
Enfin différents supports tels que :

- Support chariot porte-tout.

Poids net de ce support : 805 gr.
soute-fleurette21 soute-fleurette22 soute-fleurette23
- La structure des glissières supportant les bacs me sertégalement de support
pour accrocher uneétente à linge.
- Support de la barre de sécurité des portières de la cabine et du tuyau de vidange à distance sontégalement accrochés sur les glissières.

Poids net de ces supports : 514 gr.

o (barres réalisées par moi-m ême, en profilé tubulaire rectangulaire, en alliage d'aluminium, poids net de cette barre : 2400 gr.

poids net du tuyau de vidange : 506 gr.).

soute-fleurette24 soute-fleurette25 soute-fleurette26
soute fleurette 27
fixation de la manivelle de manoeuvre du store ( utilisation de colliers souples pour gaine de diamètre 16 25mm )
 soute fleurette 28
fixation du mini balai ( utilisation de colliers souples pour gaine de diamètre 16 )
 soute fleurette 29

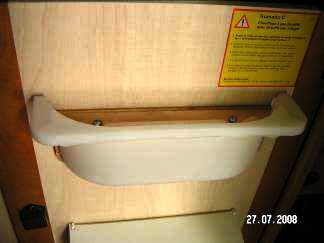

installation d'une poubelle sur l'intérieur de la porte de la salle d'eau
soute-fleurette31
- Installation d'une poubelle sous l'évier ainsi qu'un support d'éponges. (Récupération de la partie de bac modifié pour l'adaptation au dessus du passage de roue arrière droit).		 soute-fleurette31
soute-fleurette32
- Mise en place d’une barre supportant les torchons ainsi que les gants et maniques de cuisine.		 soute-fleurette33
- Aménagement du coffre sous la table de la dinette pour recevoir quatre bouteilles.		 soute-fleurette34
- Fixation pelle et balayette.
- Barre de sécurité des portes de la cabine.
soute-fleurette35 soute-fleurette36 soute-fleurette37
- Exemples du contenu des différents bacs.
soute-fleurette38 soute-fleurette39 soute-fleurette40

Conclusion :

- L'augmentation de la surface de rangement a un impact d'environ 14 Kg, ce qui représente entre 2,96 et 3,27% sur le poids disponible de charge utile pour le reste des accessoires (450 kg ± 5% données constructeur Fleurette),

- Le coût d'investissement reste très faible :

  • prix d'achats unitaires des bacs (2008)
    Bac rangement transparent L42 x l30 x h10 cm 2,00 €
    Bac rangement transparent L42 x l30 x h23 cm 3,00 €
    Bac rangement transparent L42 x l30 x h36 cm 4,00 €
    Bac rangement transparent L30 x l20 x h10 cm 1,00 €
    Couvercle transparent L28 x l19 x h1cm 0,50 €
    Couvercle transparent L40 x l28 x h1cm 0,50 €
  • Coût d'achats total chez IKEA : 33,50 €
  • Le bois et la quincaillerie représente un coût très faible car j'ai utilisé deséléments de récupération ainsi que des chutes.
  • On peut estimer l'ensemble des structures à environ : 25,00 €

Pierre Mouchard 26/07/08 mail
