Règlage élévation parabole

Par Jacques

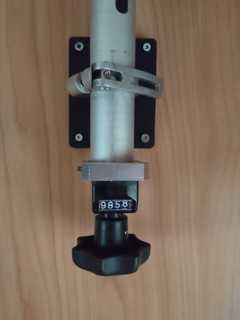

Je possède une parabole manuelle munie d'un compteur à 4 chiffres pour indiquer l'élévation de l'antenne. Outre le fait que le rapport entre l'information de ce compteur et l'élévation angulaire n'est pas évidente, elle ne prend pas en compte le fait que le camping-car n'est pas parfaitement de niveau.

Lassé de me battre tous les soirs pour régler cette antenne, j'ai décidé de me construire un petit montage indiquant l'élévation réelle de l'antenne.

Mon impératif :

ce montage devait être simple, s'adapter sur tous les types de paraboles (offset, plates, ...) et pas cher !

Pour ce montage, vous aurez besoin :

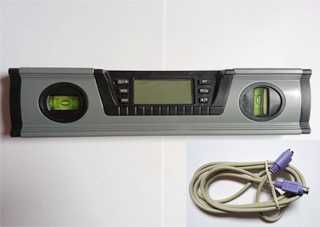

• D'un niveau à affichage numérique, trouvé dans un magasin "Action" : Niveau numérique Werckmann DL122, à 10 €.
• D'une rallonge pour clavier PS2 d'ordinateur, 5 € sur internet pour une rallonge de 2 m.
• D'un petit boitier étanche pour le capteur. (Pour les dimensions, on doit pouvoir percer ce boitier de chaque côté de la carte capteur sans toucher celle-ci)
• D'un morceau de cornière alu (dimensions en fonction du boitier)
• Eventuellement, une traversée de toit (pour ramener le câble à l'intérieur du CC).

• D'une scie à métaux.
• D'un fer à souder d'électronicien. (Ou d'un copain qui sait souder ...)
• D'un pistolet à colle
• De boulons pour fixer le boitier.

L'avantage de ce niveau, outre son prix, est que le capteur d'inclinaison est sur une carte séparée, ce qui simplifie le travail

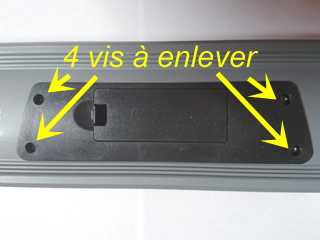

Enlevez les 4 vis à l'arrière du niveau, et retirer la partie électronique.

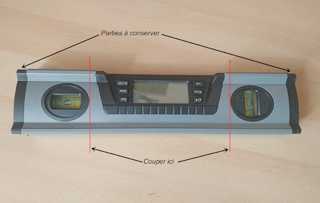

Puis coupez le corps du niveau pour ne récupérer que la partie centrale.

Récupérez également les deux embouts pour "refermer" ensuite ce montage.

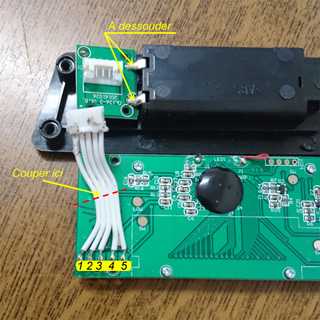

Débranchez le connecteur (collé) de la petite carte du capteur.

Si vous ne vous sentez pas trop d'effectuer les soudures sur le circuit imprimé, préférez couper la nappe de 5 fils à peu près au milieu. (Repérez bien le sens)

Dessoudez la carte du capteur du support de piles.

Coupez la rallonge de clavier à environ 20 cm de la fiche femelle. (Cette distance varie en fonction de votre implantation future). Vous utiliserez 5 des 6 fils de cette rallonge.

Soudez le morceau de 20 cm sur la nappe vers la carte d'affichage, et le morceau le plus long vers la carte du capteur. Attention de bien utiliser la même couleur pour le même fil ! et d'isoler les soudures.

Avec deux petits morceaux de fils (de longueur légèrement supérieure à celle de la nappe), relier le négatif du boitier de piles au point (1), et le positif au point (2).

Replacez le boitier d'affichage dans le corps du niveau.

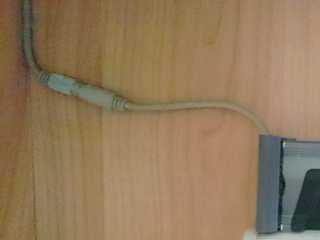

Connectez les deux fiches de la rallonge, et allumer l'afficheur. Vérifiez que l'indication correspond à la position du capteur en l'inclinant à gauche et à droite. Placer la carte capteur dans votre boitier, et l'immobiliser. (colle) Fermez le boitier et le rendre étanche. (colle)

Installation

Bon, c'est là que cela devient le plus délicat ..

. En premier lieu, percez votre boitier (un trou au-dessus et en dessous du capteur). Attention de ne pas toucher le (circuit ou le câble). Relevez l'élévation correspondant à votre satellite et à votre lieu. (Par exemple, pour moi, à côté d'Amiens et pour Astra 19.2°, sur le site www.toutimages.com, c'est 30.7°)

Maintenant, on va être sur le toit du CC.

Fixez l'équerre en alu sur la parabole de façon à pouvoir y accrocher le boitier capteur avec cet angle Allumez votre décodeur, et réglez votre parabole pour avoir le MEILLEUR signal possible (Soyez précis, c'est important !), et bloquez la parabole

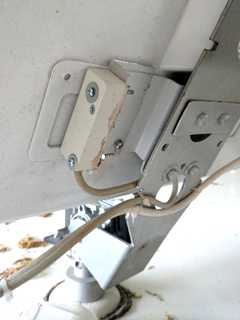

Percez l'équerre alu et fixez le boitier capteur par la vis supérieure.

Branchez l'afficheur et inclinez le capteur pour lire l'élévation. (Pour moi, j'ai dû positionner l'afficheur à l'envers.)

Repérez très précisément le second perçage, et fixez définitivement le capteur. (l'indication sur l'afficheur doit être exacte ...)

Enfin, faire rentrer le câble à l'intérieur du CC. Attention à l'étanchéité.

Il ne reste plus qu'à fixer l'afficheur près du mat, et à le brancher.

Ce boitier est alimenté par piles, il faut donc pouvoir y avoir accès pour les changer, ou les ôter lors de l'hivernage.

Repliez votre antenne, puis la redéployer à l'élévation voulue en utilisant la mesure affichée. En principe, vous n'avez plus que l'orientation à régler pour regarder votre émission préférée.

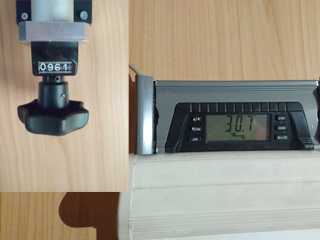

C'est quand même plus simple à lire !!!

Conclusion

Pour une vingtaine d'euros et une demi-journée de travail, on peut éviter de faire la correspondance en degrés de l'indicateur chiffré, et l'information n'est plus tributaire du calage du CC.

Il ne me reste plus qu'à trouver une boussole numérique à démonter pour améliorer mon pointage, mais ceci est une autre histoire.
