Radar de recul (09//2001)


Share

images installation radar de recul

Ayant cassé mon pare choc arrière ,une borne d'eauétant cachée par les hautes herbes d'un bas côté de la route (et s'étant jetée sauvagement sur mon pare choc), les dégats se montant à l'époque à plusieurs milliers de francs , je décidais d'investir dans un radar de recul.

images installation radar de recul

Après m' être renseigné chez les différents fournisseurs habituels de camping car de cet appareil ,les prix demandés me paraissant exorbitant , somme toute pour un appareil relativement simple dont les composants sont bons marchés .

Ayant quelques connaissances enélectronique , je me décidais d'acheter le radar par internet chez SELECTRONIC (adresse dans les liens) le modèle wh-100 réf 41.0802 à deux capteurs pour 350 f actuellement ( 10/2003) à 49,50 € .

images installation radar de recul

images installation radar de reculattention à l'orientation des ailettes -->

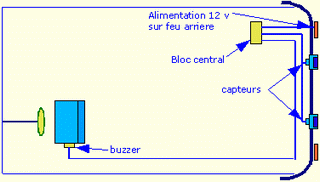

Le montage de ce radar est très simple , il faut d' abord enlever le pare choc arrière ce n'est pas obligatoire, mais c'est beaucoup plus pratique (démontage assez aisé bien souvent 3 ou 4 vis les constructeurs montent du léger cher .
Ensuite percer 2 trous du diamètre des capteurs dans le pare choc arrière à l'aide d'une scie choche , de chaque coté de la plaque d'immatriculation à une distance de 0,80 m c'est la distance la mieux adaptée (voir ci-dessus le champ d'action des capteurs pour un camping car de 2.20m c'est correct ) ce serait mieux naturellement avec 4 capteurs mais c'est très satisfaisant.
Coller les deux capteurs à la glu puis enrober de rubson l'arriere des capteurs et coller les fils sur le pare choc au rubson ou autre de façon à avoir une fixation souple et facilement démontable . Ensuite passer les fils dans le passage d'un feu arrière (facile) et fixer le boitier principal par vis dans le camping car le plus près possible des capteurs , faire suivre le fil du buzzer dans le coffre rallonger le fil si necessaire et fixer le avec du double scotch sous le siége conducteur ,ou près du conducteur pour qu'il entende les bips ( le son est assez fort et très audible.

Ah j'oubliais il faut alimenter le radar sur le feu de marche arrière (droit ou gauche ) de façon qu'enéffectuant une marche arrière le radar se déclenche.
Remonter votre pare choc et règler la sensibilité en faisant deséssais avec des obstacles.
Pour 49,50 € , vous avez un accessoire d'un bon rapport qualité/ prix ,assez facile à installer et qui fonctionne très bien.
Le temps de montage c'est selon de 2h à une journée suivant la compétence de chacun et le soin que l'on veut bien apporter à ce travail.
Je l'utilise depuis plusieurs années sans problèmes.

je voudrais faire une denière remarque :

Un ami me disait récemment que la caméra de recul c'était beaucoup mieux que le radar , tous les deux ont leurs avantages et inconvénients.
Dans l'incident que j'ai relaté au début de l'article sur le radar , si j'avais eu une caméra de recul , j'aurais vu les hautes herbes , mais pas la borne d'eau d'ou pare choc cassé à coup sûr , par contre avec le radar j'auraisété prévenu avant de la présence de l'obstacle donc pas d'accident .

1 ° cas : 1 caméra de recul = entre 500 et 800 euros en noir et blanc
2 ° cas : 1 radar de recul = 50 euros

Tirez en vos conclusions.........

images installation radar de recul

Avec 2 ou 4 capteurs , m ême montage

images installation radar de recul

Ah j'oubliais , j'ai mon co-pilote
derrière moi , spécialiste en GPS .

Steed Fervent campingcariste

Pour ceux qui voudraient brancher le radar sur la boîte de vitesse

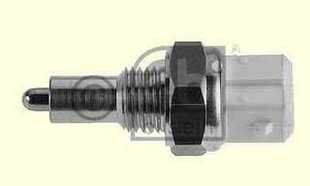

inter marche arrière 1
contacteur marche arrière sur boîte de vitesse
inter marche arrière 2
contacteur marche arrière

Montage d'un radar de recul sangha 4 capteurs ( par cheribibi) iciimages installation radar de recul

L'avis de Claude

j'ai installer un radar de recul dans mon CC integral pilote et j'ai tout laisser a l'arrière le buzzer fonctionne fait suffisamment de bruit pour que l'on puisse l'entendre de l'avant celui ci vient de chez PEARL
CLAUDE VERDIERS77

Mon avis :

Après quelques années d'utilisation mon radar à 2 capteurs , fait très bien son travail et je n'ai pas de reproche à lui faire .

Important :

je reçois de temps en temps des demandes d'achat de matériels , je rappelle que le site campingcar bricoloisirs , n'est pas un site de vente , les descriptions d'appareils ci-dessous sont l à , pour vous aider à choisir le modèle qui vous tente , parmi ceux qui existent dans le commerce et que j'ai choisi de vous montrer .

images installation radar de recul

Kit RADAR DE RECUL WH-100 selectronic

réf. 60.0802

Ce kit permet de d'équiper votre voiture d'un radar de recul bien pratique pour se garer : au fur et à mesure que vous vous approchez du véhicule ou d'un obstacle situé derrière vous, la tonalité du buzzer varie.
• Fourni avec 2 capteurs à ultra-sons sur embase autocollante.

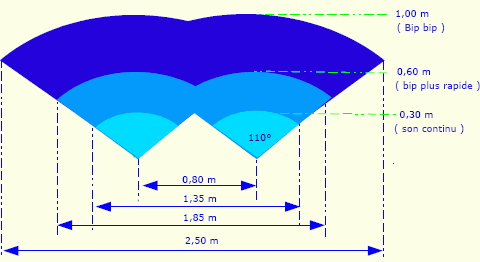

• Angle de détection : 110 °
• Tonalité du buzzer variable avec la distance : 100cm / 60cm / 25cm
• Installation dans le coffre • Alimentation : 12VDC à partir d'un des 2 feux arrières.
• Dimensions du boîtier : 105 x 70 x 23mm • Livré complet avec buzzer,capteurs et fils de branchement

Prix 49,5 €

images installation radar de recul
RR104LD RR104LD - RADAR DE RECUL A 4 CAPTEURS electris , conrad


RR104LD- Radar de recul pour automobile. Facile d'utilisation, le radar de recul à 4 Senseurs sera l'élément indispensable pour l'agrément de conduite de votre véhicule... l'installation ne prend que quelques minutes ! L'installation est facilitée par une connectique miniature adaptée, la réalisation se faisant en 4 étapes. Vous installez l'afficheur LCD rétro-éclairé 1équipé d'un cordon de 6,5 m, le boîtier de contrôle est mis à l'arrière, les capteurs (équipés de cordons de 3 mètres) sont fixés en perçant le pare-chocs, le branchement se faisant sur des connecteurs rapides type AMP. SOURCE ALIMENTATION / CONSOMMATION : 10/15 Volts sur le boîtier de commande / 3,6W. AFFICHEUR / Taille DISPLAY / CORDON : LCD rétro-éclairé bleu / 60 x 32 mm / 6,5 m. CAPTEURS / PLAGE DE MESURE / CORDON : 4 senseurs ultra-soniques / 1,5m ˜ 0,1m / 3 m. TYPES D'AVERTISSEMENTS / NIVEAUX : sonore (80 dB) 3 niveaux & visuel (display). MISE EN MARCHE/UTILISATION: Automatique sur commande voyant marche arrière du véhicule. POSE DES CAPTEURS / CORDONS : Perçage ø 22 mm (mèche fournie) / long. 3 m. MODE DE FIXATIONS DU DISPLAY : Sur rotule autocollante tableau/plafond. Livré avec notice d'utilisation en Français - conditions de fabrication aux normes ISO 9001.

Prix 69,00 € code conrad 071421-62

images installation radar de recul

AIDE DE RECUL pearl


Reculez et stationnez vous sans risquer d'endommager votre véhicule. Une larmeémet 3 bip distincts en fonction de la distance entre le véhicule et l'obstacle (entre 0 et 100cm).Le kit s'installe très facilement dans votre coffre et les capteurs peuvent être placés au niveau du feu de recul par exemple. Son installation est rapide et simple.
- Alimentation via l'allume cigare (câble muni d'un interrupteur marche/arr êt fourni) ou via 3 piles AA non incluses
- 2 capteurs à ultra-sons traités contre la corrosion
- Gestion de l'alimentation automatique si le véhicule ne bouge pas
- Dimensions : environ 140x86x27mm
- Longueur des câbles : pour les capteurs environ 250cm, pour l'alimentation environ 60cm

Prix 29 € 90

images installation radar de recul

Détecteur de recul à 2 capsules Car_alarm avec 2 ou 4 capteurs Meta system

pour le montage sur le pare-chocs

Les deux détecteurs à ultrasons, à monter sur le pare-chocs du véhicule, s'activent dès que vous passez la marche arriére. Un indicateur sonore installé dans l'habitacle vous informe sur la distance de l'obstacle qui pourrait se trouver derrière le véhicule. Disponible aussi en version alimentée à 24V,équipée d'une rallonge de 13 mt pour le buzzer ou pour le DISPLAY2 permettant d'installer aisément les signalisations près du conducteur.
Le DISPLAY2 (en option) donne aussi une signalisation lumineuse qui indique la position de l'objet par rapport à la voiture. Les supports dédiés (en option) vous permettent d'installer les détecteurs m ême sur les véhicules industriels qui ont des pare-chocs particuliers.

images installation radar de recul images installation radar de recul

Radar de recul Alden


Il existe 2 modèles R1 et R2 à 3 capteurs , disponible chez les accessoiristes campingcars.

images installation radar de recul

Radar de recul Waeco

magic watch
Radar de recul MW-100-2
avec 2 détecteurs adhésifs

magic watch Radar de recul avec deux détecteurs adhésifs

  • Aufklebbare SensorenMesure de distance p.détecteurs à ultra-sons
  • Activation du système en mettant la marche arrière
  • Auto-diagnostic
  • Fonction d'avertissement sonore
  • Surveillance sûre de l'espace arrière par deux détecteurs d'un grand angle de détection d'environ 130 °.
  • Portée 0,3 m - 1,00 m (Objet pour test: profil à quatre côtés, haut. 1,00 m x 5 cm)
  • Pour tous véhicules avec alimentation 12 V ou 24 V
  • Homologué ”e”
images installation radar de recul

Radar de recul ref 26708 gotronic

composé de 2 capteurs ultrasoniques prévus pour un montage à l'extérieur, un buzzer déporté et un boîtier de commande. Permet de détecter les obstacles en marche arrière. La fréquence des bips augmente quand la distance entre le véhicule et l'obstacle diminue.
Alimentation: 12 Vcc.
Zones de détection:
0 - 40 cm
40 - 65 cm
65 - 90 cm
Hauteur de montage: 55 - 70 cm
Dimensions:
- capteurs: 36 x 24 x 44 mm
- boîtier: 110 x 70 x 25 mm
- buzzer: 55 x 25 x 14 mm

prix 49 €

images installation radar de recul

RADAR DE RECUL Lextronic

Livré avec 2 capteurs à ultrasons à placer à l'arrière du véhicule, ce module facilitera vos stationnements et les rendra plus sûrs en générant des Bips sonores proportionnels à la distance de l'obstacle arrière (3 plages de détection 0-50 / 50-100 / 100-150 cm max.).

• Sensibilité réglable.
• Led de visualisation + bips sonores.
• Portée: 150 cm / 220 cm.
• Dimensions: 73 x 50 x 25 mm.
• Alimentation: 12 Vcc.
• Installation très simple ne nécessitant aucun forage.
• Hauteur min. de montage: 60 cm.

Norauto présente une vaste gamme de radar de recul



Les radars de recul norauto

Norauto propose désormais une gamme de radars de recul et en assure l'installation en atelier.

Ses avantages sont nombreux :
- Faciliter les manœuvres lors du stationnement
- Eviter la collision avec les obstacles difficiles à voir en marche arrière (vélos, poteaux, …)
- Faciliter la prise en main du véhicule
- L'esthétique de votre véhicule est préservée (montage discret).

images installation radar de recul

images installation radar de recul

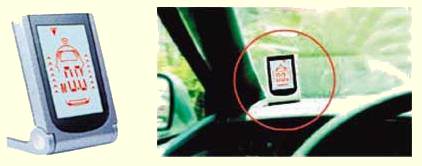

Radar de recul numérique REVERSE 4 capteurs RK012
[402565] 159,00 €

Radar de recul numérique REVERSE 8 capteurs RK016
[402562] 199,00 €

Design High-Tech pour ces produits s'intégrant parfaitement sur votre tableau de bord et pourvu de nombreuses fonctionnalités : • Indication numérique et graphique de la distance par rapport à l'obstacle grâce à sonécran LCD rétro-éclairé permettant un affichage de couleur différente • Indication de position droite / milieu / gauche par rapport à l'obstacle • Sons polyphoniques venant compléter le système d'alerte.

site Narbonne

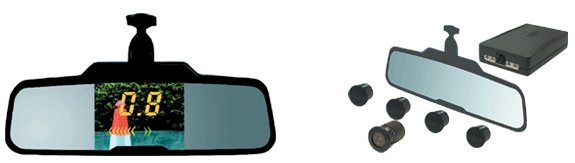

Reverse RW099 images installation radar de recul

Une réalisation très intéressante de REVERSE , le rétroviseur qui intègre unécran lcd , avec caméra de recul et radar , le prix est encoreélevé , mais l'idée est excellente , la doc ci-jointe vient du site reverse .

images installation radar de recul
images installation radar de reculFONCTIONS PRINCIPALES :
  • Rétroviseur intégrant unécran LCD TFT couleur
  • Caméra CMOSétanche à percer dans pare-chocs
  • Entrée RCA pour lecteur DVD/ VCD ou console de jeux
  • Module vidéo avec activation automatique en marche arrière
  • 3 niveaux d'alerte sonore
  • Sons polyphoniques d'alerte
  • 10 niveaux d'alerte visuelle numérique
  • Indication LCD de distance à 3 couleurs d'alerte
  • Indication numérique de position droite/gauche de l'obstacle
  • Détection de 1,5 à 0,2 m.
  • Affichage numérique de 1,2 à 0,4 m.

chez tuning 549 €

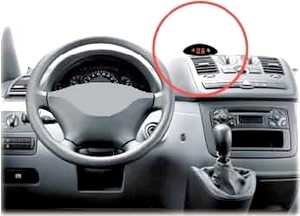

radar reverse krystalradar reverse en place un autre modèle , le

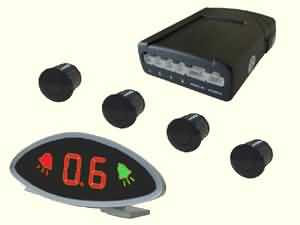

REVERSE KRYSTAL RK005

  • 10 niveaux d'alerte visuelle numérique
  • Alerte sonore progressive par BIPS
  • Indication de direction droite / gauche de l'obstacle
  • Indication de risque par LED multicolore ( vert/orange/rouge )
  • Détection ultrasonique de 1.5 à 0.2 m
  • Affichage numérique de 1.5 à 0.0 m
  • RK005/4 : 4 capteurs RX-07

en vente rue du commerce en promo 80,95 €

images installation radar de recul

Liberty 1 Parking Sensorimages installation radar de recul ( renseignements transmis par JANO )

Affichage LED dynamique de la position de l'obstacle
4 détecteurs pour une couverture complète de l'arrière
Design toutes saisons: -40 °C à +80 °C

Caractéristiques

  • voltage: 9 - 16V
  • température de fonctionnement: -40 °C à +80 °C
  • entrée: <4W
  • volume du signal: 70-90dB
  • portée: à l'arrière 0.3-1.7m

images installation radar de reculInclus

  • afficheur numérique de distance
  • 4 x détecteurs
  • boîtier de contrôle
  • adhésif double face
  • mèche de perçage

site : sevic , constructeur , parking sensor ( voir sur le site de nombreux modèles ) prix : 49,99£

images installation radar de recul

Radar de Recul TOP accessoires ( sur le site 4 radars )

caractéristiques :

  • avertissement par affichage sur LCD et sonore .
  • portée 30cm à 2m
  • sur la fonction d'écran affichage droite ou gauche
  • par tranche de 50cm
  • 4 détecteurs ultrasons

prix actuel : 79 € site

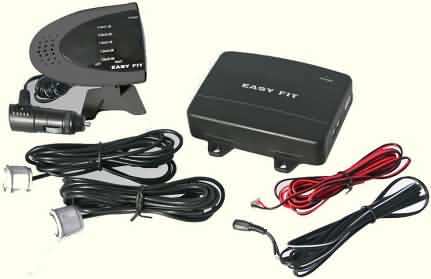

radar eufab

Radar de recul sans fil Easy Fit PDC300 ( avec 4 capteurs )


  • L'installation du PDC300 estétonnamment simple et rapide.
  • Pas de passage de câble contraignant vers le tableau de bord.
  • L'information et transmise par radiofréquence au moniteur.
  • Le radar de recul s'active automatiquement avec l'enclenchement de la marche arrière.
  • La distance vers l'arrière est affichée très clairement sur un moniteur à LED couplé à un signal sonore.
  • Le système dispose 5 niveaux d'intervalles sonores en fonction de la distance vers l'obstacle : 1,50 m - 1,20 m // 1,19 m 1,00 m // 0,99 m - 0,60 m // 0,59 m 0,40 m // en dessous de 0,40 m
  • 2 sondes à ultrasons très esthétiques peuvent êtres fixées dans le pare-chocs arrière.
  • Le moniteur à LED est alimenté par la prise allume cigare (câble fournis)

    Caractèristiques techniques:

  • Alimentation : 12 Volt - 15 Volt
  • Fréquence : 40 KHZ
  • Rayons actif : jusqu' à 220 m
  • Consommation : 30mA Stand-by

prix actuel 59.99 € rue du commerce

radar de recul sans fil

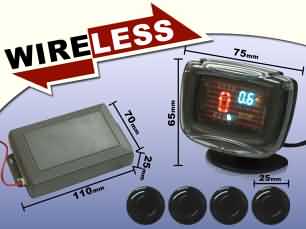

Radar recul ecran VFD, SANS FIL! ( 28/04/2008 )

Radar recul ecran VFD, SANS FIL! L'écran sans fil, affichant la distance restante, ainsi que le côté où se trouve l'obstacle! 4 capteurs à ultrasons (couleurs disponibles: noir et gris, précisez par email la couleur voulue)

prix actuel 59.99 € Bc-electronics

Docs diverses

Commentaires :

( 27/09/06 ) Je viens de parcourir votre site avec interet puisque nous avons un Combi de 1974 aménagé sur lequel je bricole pas mal.
Concernant les radars de recul, je vous signale qu'on en trouve sur ebay à des prix vraiment interessants (je viens d'en acheter 2, un pour le Combi et un pour notre Espace), notamment celui avec le rétro àécran intégré qui peut s'acheter à prix fixe à une cinquantaine d'euros (il est référencé à 549 euros sur votre site)

Cordialement F Séguy

(18/12/07) juste une information , sur le site ou je viens d'acheter le radar de recul + la caméra etécran rétroviseur pour 180 € site bon matériel facile à installer jean luc

( 23/10/2010 ) Je vous propose un lien vers mon site , campings-cars.net particulièrement pour le système de vision AR couplé à une radio/GPS, kit main libre, etc. que je suis en train de finir d'installer sur mon camping car.
Cordialement
Daniel LEGROU

si vous avez un commentaire à formuler , , je le rajouterais sur la page
