Je dispose d'un groupeélectrogéne , que je range habituellement dans le coffre sous le lit , mais celui-ci dégage par moment une odeur d'essence très désagréable , ce qui fait que j'ai dû le mettre dans un coffreétanche , pour ce faire , il m'a fallu poser une porte extérieure sur la cellule du campingcar , de façon à avoir un accès facile au groupe , cette porte me permetégalement d'avoir un accès très facile à la cassette WC de secours .

Dans un premier temps , je vais vous décrire l'installation de la pose de la porte , puis ensuite , celle du groupe .L'installation de la porte , techniquement n'est pas très compliquée à réaliser , mais cela demande d' être soigneux et de respecter certaines règles :

- prendre son temps bien réfléchir à l'emplacement
- être très soigneux pour la découpe , et bien renforcer celle-ci
- soigner l'étanchéité de la porte
- demander au constructeur si l'emplacement désiré ne pose pas de problèmes et demander le plan du panneau .

images de montage du portillon images de montage du portillon

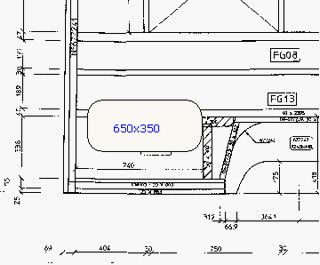

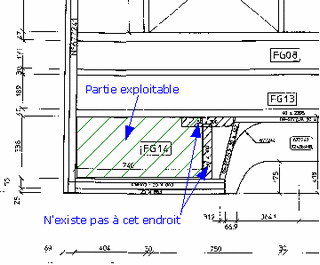

J'ai contacté un technicien TRIGANO d'une grande serviabilité , qui m'a donné tous les renseignements utiles , avec le plan joint de la partie gauche . Sur le shéma de gauche partie exploitable en hachuré , sur la droite emplacement de la porte thetford n °4 , j'ai dû sectionner une traverse de 40, les renforts à droite sur le plan n'existe pas à cet emplacement , j'ai cloisonné cet emplacement avec des tasseaux de 24x30 en bois exotique collés à la colle polyurhétane bois extérieur .

images de montage du portillon

1 °) prendre le gabarit C le mettre en place à l'intérieur , et percer les 2 trous de 3m pour le repérage extérieur .
images de montage du portillon

images de montage du portillon

2 °) reprendre le gabarit C et le mettre à l'extérieur le positionner avec les deux trous de 3mm , ajuster si nécessaire pour que celui-ci soit bien parallèle au bas de caisse , et tracer l'emplacement avec un feutre autour du gabarit .
images de montage du portillon
3 °) percez un trou de 8mm dans le bas à l'intérieur de votre tracé pour mettre la lame de la scie sauteuse découpez en suivant bien votre tracé essayer votre porte dans la découpeéffectuée
images de montage du portillon

4 °) renforcez tout le tour de votre découpe avec des tasseaux en bois assez dur de 24x30 , collez ceux-ci avec de la colle polyurhétane bois extérieur , et serrez le tout avec des serre-joints , pour avoir un travail soigné et résistant .

images de montage du portillon
5 °) prenez votre découpe brute et positionnez centrez le gabarit B , tracez au feutre et faites la découpe à la scie sauteuse , ce panneau serra appliqué par la suite à l'intérieur de votre porte .
images de montage du portillon
6 °) découpe éffectuée .
images de montage du portillon
6 °) mettre du silicone à l'intérieur de la porte et positionnement de la découpe en place .
images de montage du portillon
7 °) préparez le cadre de fermeture de la découpe avec les clips fournis et mise en place définitive avec un tasseau de bois et un marteau ( délicatement ) .
images de montage du portillon
Ouverture renforcée pr ête pour la fixation définitive
images de montage du portillon
8 °) mise en place provisoire de la porte
images de montage du portillon

8 °) mise en place définitif du cache intérieur avec les 8 vis de fixations
images de montage du portillon

9 °) perçage des avant trous de fixations avec une mèche de 3mm pour les vis de 4mm ( car tasseaux
en ch êne et tôle et il est préférable de faire un avant trou .)
images de montage du portillon

Ouverture préparée on voit le préperçage et à l'arrière le cache blanc en place.
images de montage du portillon

10 °) préparation avant pose , mettre une bonne couche de silicone pour l'étanchéité .

images de montage du portillon

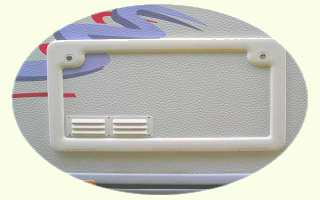

Porte en place bien fixer les 12 vis , nettoyer le surplus de silicone ( si vous utilisez de l'acétone pour le nettoyage , ne pas en mettre sur les décalcomanies ) .

L'ouverture se fait porte en bas , pouréviter de mettre un arr êt de porte .

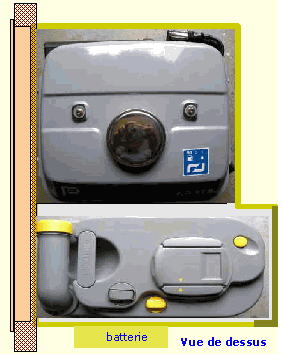

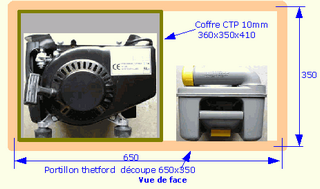

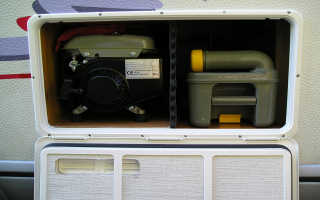

Vous voyez sur la photo de gauche le groupe en place dans son caissonétanche ( enéffet j'ai mis du silicone tout autour et de la mousse sur l'ar ête face à la porte , à droite la 2 ° cassette WC , l'accès est aisé .

J'ai mis aussi sur la partie groupe , un aérateur de 25x7 .

Préparation plancher pour groupe
images de montage du portillon images de montage du portillon
images de montage du portillon images de montage du portillon
images de montage du portillon

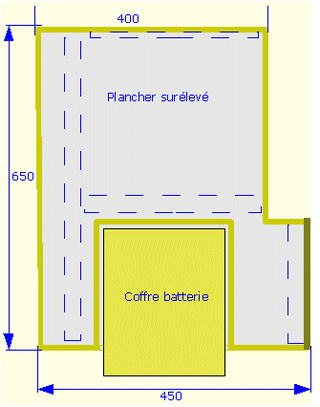

Plancher surélevé d'environ 7cm , faire attention , si vous voulez que celui-ci s'assemble bien avec la porte faire l'assemblage une fois que la porte sera installée .
images de montage du portillon

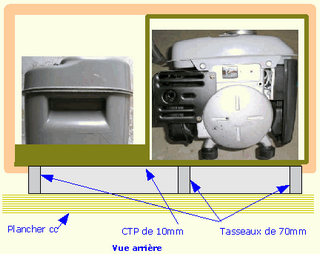

Mise en place du coffretétanche du groupe , fixé par 2 vis sur le plancher , tout l'ensemble est passé à la résine polyester .
images de montage du portillon

Mise en place finale avec la cassette WC , le plancher surélévé est fixé sur le plancher cabine par 4 vis .

Astuce :

le fond du boitier du groupe a eu 3 couches de résine , de ce fait il est très lisse , avant de mettre en place le groupe , mettre un petit carton sous les pattes avant du groupe et pousser le tout dans son logement ( aucunéffort pour le mettre ou le retirer ) .

Attention : la porte n'est pasétanche à 100% , cet hiver j'ai eu un tuyau d'eau chaude gelé qui passe sous cette porte , alors prévoyez une bonne isolation en dessous , laine de verre et un filet de silicone entre le plancher et la cabine .

Vidéo de l'installation ici
