Motorisation vanne de vidange par jean pierre 4/12/2016


COMMANDE ELECTRIQUE VANNE DE VIDANGE

Une telle application couplée avec une caméra permettant la visée au-dessus de la grille de vidange facilite grandement l'opération lorsque l'on est seul ou par intempéries.

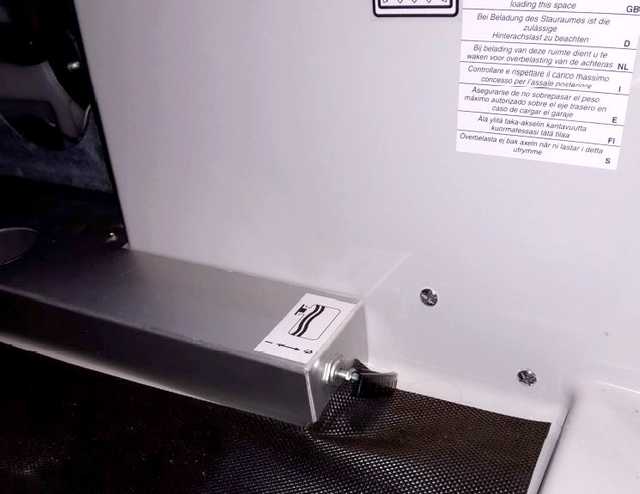

Voilà comment se présente ma commande à l'origine elle est situé en soute mais il sera tout à fait possible d'adapter le mécanisme sur une tirette sous plancher.

vanne de vidange

La photo représente la vanne en position fermée, en ouverture la course de la tirette est de 50 mm
j'ai donc pris en conséquence un actionneur ayant un tel débattement

vanne électrique

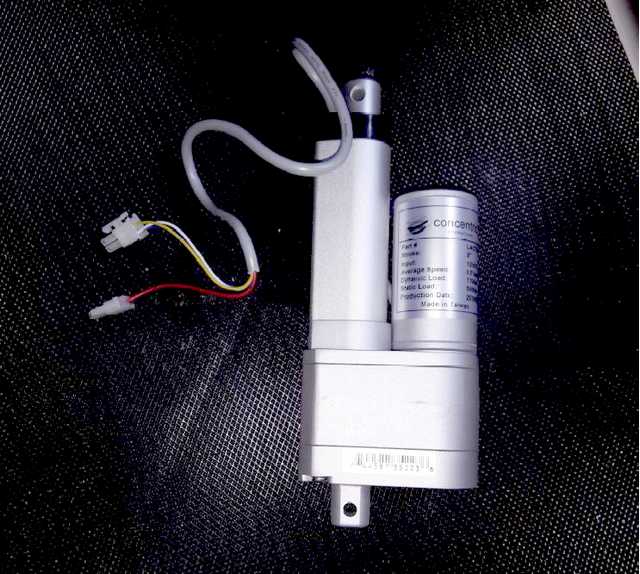

Actionneur 50mm LACT2P + feedback >




L'actionneur une fois monté :

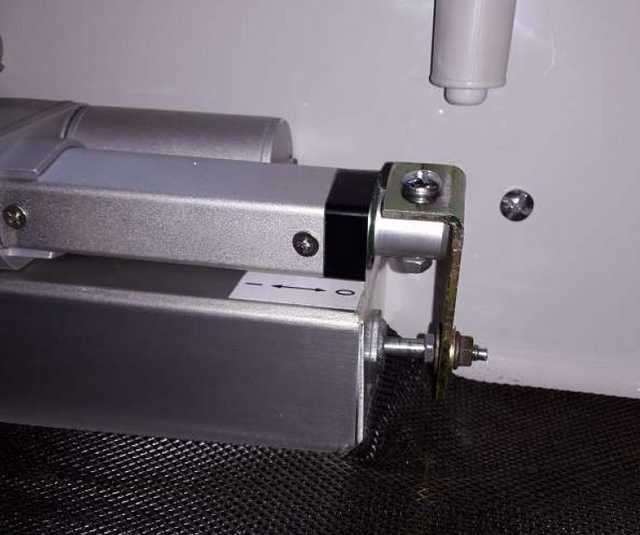

En position fermé

vanne électrique fermée

Pour positionner l'actionneur on partira de la position vanne fermée, il vaut mieux qu'elle ne
s'ouvre par exemple qu'à 90% mais qu'elle soit bien fermée.

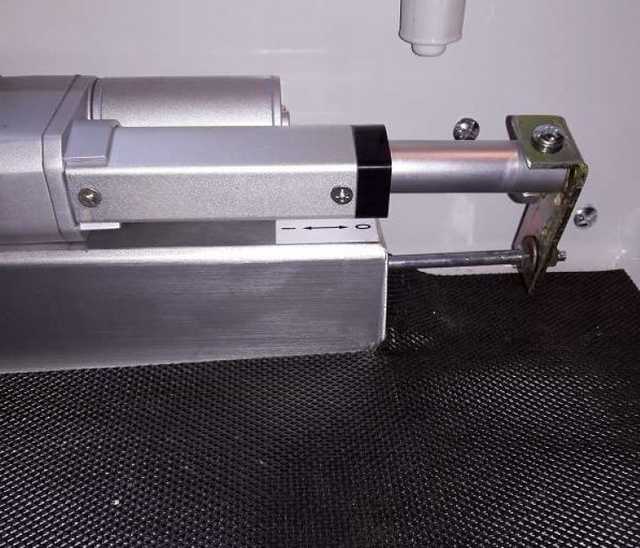

En position ouverte

vanne en position ouverte

La commande électrique est faite par inversion des polarités et ce au moyen d'un interrupteur
bipolaire à trois positions, ne pas oublier de mettre un fusible sur la ligne.
