Appareil perso pour faire les assemblages de tiroirs à rainures , je ne sais pas si ce genre de montage existe dans le commerce , mais je l'utilise depuis une quinzaine d'années.

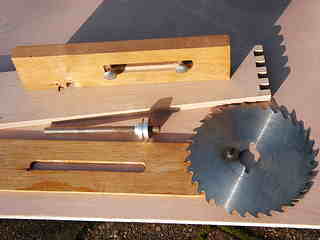

La lame de scie fait 180mm ep soudure 4,4mm distance de l'axe 28mm , j'ai fait une soudure près de l'axe pour que la lame puisse travailler en oscillante (épaisseur en fonction de la largeur de la rainure 10mm),j'ai fait tourner l'axe de réglage et la molette par un ami qui a un tour , diamètre 10mm longueur 167mm filetée sur 65mm , avec une gorge pour le reglage transversal , graduée au 1/10 °avec une petite lime.

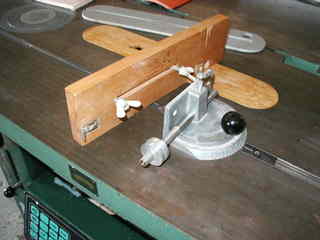

Un tasseau 300x80x20 avec rainure pour le guidage et le reglage transversal le tout fixé sur le guide d'onglet livré avec la machine

images de menuiserie images de menuiserie

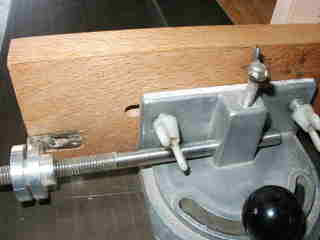

La molette est liée au tasseau par une equerre emmanchée dans la rainure , avant les réglages ne pas bloquer les deux papillons , j'ai refait la plaque de protection et agrandi le passage de la lame de scie .
images de menuiserie images de menuiserie

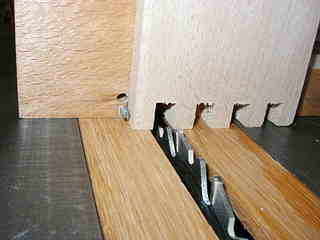

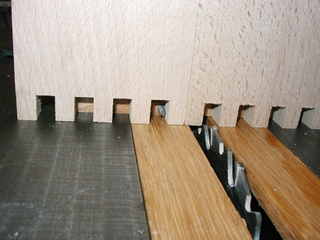

Faire unéssai avec un 1 ° morceau de bois de la m êmeépaisseur que ceux utilisés pour le tiroir , regler la hauteur , et en fonction de la largeur de la rainure par ex 10mm , règlez le 1 ° tenon à 10mm , faire un essai d'assemblage avec un 2 ° morceau il ne faut pas que l'assemblage soit trop dur , ensuite c'est parti , faites vos rainures en décalant à chaque fois le tenon sur la butée , faites 4 cotés id , puis pour les 4 autres cotés , voir la 2 ° image à droite qui vous indique comment les positionner . C'est beaucoup plus facile à faire qu' à expliquer .

Une fois que l'appareil est règlé profitez en pour faire une série de tiroirs , on a toujours besoin d'un petit tiroir chez soi .

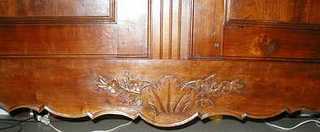

Quelques exemples de scultures

>images de menuiserie

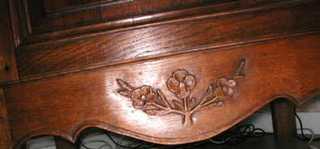

traverse haute du basset

images de menuiserie

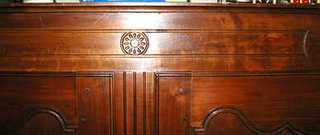

Traverse basse confiturier

images de menuiserie

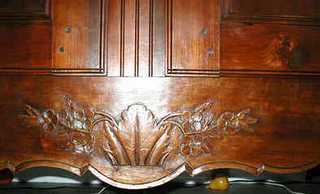

Traverse basse du basset

images de menuiserie
