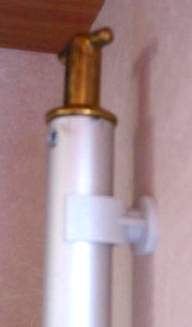

Photo 1: la partie haute de la manivelle
de store dans son logement

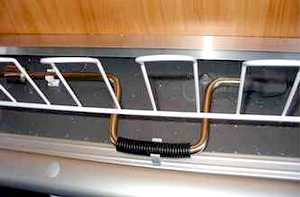

Photo 2: la manivelle de vérin dans
ses logements
ASTUCES:
Fixations de manivelles et dispositif d'arrimage en soute
(version du 17/09/2004) "Chaque
chose a une place et chaque place à sa chose"
Bricolage
réalisé par :
Jean-michel ROSSA pour un ADRIA 660SP .
Cette réalisation est transposable à tout
type de camping-car ou de caravane.
Principes
:
-
Eviter que les manivelles
de béquilles des vérins de stationnement
et celle du store extérieur ne se promènent
librement durant le trajet.
- Pouvoir accéder rapidement
à la table, chaises et transats et les faire tenir
verticalement.
Matériaux
et outillage nécessaires, coût:
Pour
les manivelles:
- fixations
en plastiques pour goulottesélectriques (diamètre
14 ou 16mm en fonction du diamètre de vos manivelles).3 €
pour un sachet de 20 fixations
- vis
- tournevis ( à main ouélectrique)
- coût total : 3 €
Pour l'arrimage
- 6 poignées escamotables en
inox (0,90 € pièce)
- sangles (foire à l'outillage=
1 € les deux) Photo 1: la partie haute de la manivelle
de store dans son logement
- vis
- tournevis ( à main ouélectrique)
- coût total : 9 €
|
|

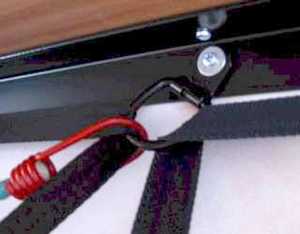

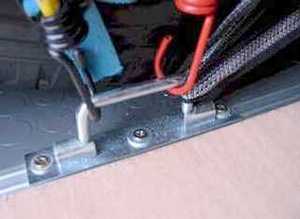

Photo 3: Arrimage: le "D" permet de passer des
sangles ou d'accrocher des sandows |
Photo 4: Arrimage: la poignée permet de passer des
sangles ou d'accrocher des sandows ou (pourquoi pas) une barre |
|
| Réalisation
: 1) Pour les supports
de manivelles : prévoir les emplacements en effectuant
une pose " à blanc". Visser le support. Mettre en
place la manivelle. Elle restera toujours à portée
de main ! Attention, il est recommandé de poser la fixation
à l'endroit où se trouve un tasseau. N'hésitez
pas à sonder la paroi en la "tapottant' : cela sonne
creux = fixation non recommandée !
1) Les dispositifs d'arrimage.
Je suis un adepte de l'utilsation des trous déj à existants
! Le constructeur a fait des trous dans une structure qu'il connaît.
Dans le cas de mon ADRIA 660SP, j'ai devissé les "D"
de fixation présents sur les parties basses de la soute et
les ai placés en parties hautes. En bas, j'ai mis à
la place les poignées escamotables (elles ont l'avantage
de rester à plat quand elles ne sont pas utilisées)
qui autorisent plus de possibilités.
Le mobilier de camping (table, chaises et....transats)
est toujours à portée de main à l'arrière
de la soute m ême quand les vélos sont en place !!! |

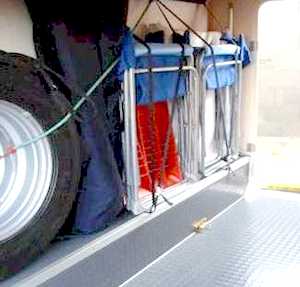

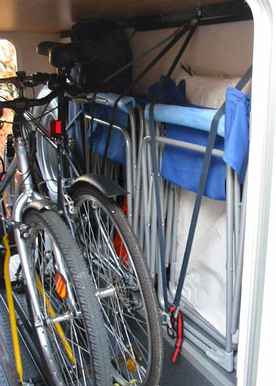

Photo 5 : un aperçu du dispositif d'arrimage. Au fond,
derrière les sièges et à gauche de l'ouverture,
on aperçoit la manivelle du store. |
Photo 6 : le capuchon maintenant le treillis |
|
| Test
: Supports de manivelle = OK mais à placer
du côté du véhicule opposé au store
sinon vous aurez un "gag" (je vous laisse deviner
lequel !)
Dispositif d'arrimage = laissez libre cours à votre
imagination et à votre expérience !!!
Si
cela était à refaire:
Je reverrais
(je suis en train d'y penser) le système de sangles....
J'aurais l'occasion de vous faire part des modifications ultérieures. |
|
|
" Faire
simple le plus souvent possible..."

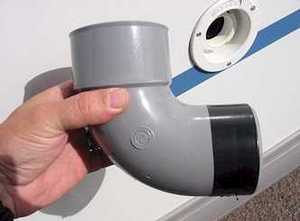

Photo 1: le coude en pvc et la bande d'adhésif avant
la mise en place
Photo 2: l'ensemble est en place...et tient tout seul!
ASTUCE:
Entonnoir rapide (20/09/2004)
Bricolage
réalisé par : Jean-michel ROSSA pour
un ADRIA 660SP
Reprise d'une idée trouvée
sur le web. Cette réalisation est transposable à
tout type de camping-car ou de caravane.
Principes
:
- Disposer d'un entonnoir au diamètre
adéquat, tenant tout seul....
- En cas de casse, pouvoir en
retrouver un trés rapidement...
Matériaux
et outillage nécessaires, coût:
- Coude en pvc diamètre 80
- ruban adhésif
- coût total : 1 €
Réalisation
:
- Acheter dans un magasin (grande
surface de bricolage) un coude en PVC (90 ° et 80 de
diamètre, mâle+ femelle)
- Enrouler de l'adhésif (résistant
à l'eau) progressivement sur la partie mâle
afin de pouvoir l'emboîter facilement dans l'orifice
de remplissage.
- Il doit y avoir suffisamment d'adhésif
pour faireétanchéité et être
emboîtable facilement (sans forcer)
- C'est fini ! temps de réalisation
= 5 minutes et peut de réaliser n'importe où
!!!
Test
:
Astuce utilisée depuis 4 ans. Facilement
lavable, tient seul. Est iclinable à volonté.
Facilite le plein avec un jerrycan ou un tuyau.
A laver régulièrement ou au minimum en fin de
saison avec un peu d'eau de javel diluée....
" Faire simple le plus souvent possible..."
Si
celaétait à refaire:
Sans commentaires ! Devient vite indispensable
|
|
|
" Chaque
chose a une place et chaque chose à sa place"

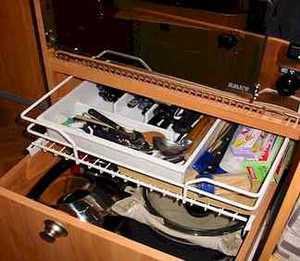

Photo 1: à peine en place, le tiroir
est plein d'accessoires de cuisine.
AJOUT
D'UN TIROIR EN FIL EN CUISINE(version du
17/09/2004)
Bricolage
réalisé par :
Jean-michel ROSSA pour
un ADRIA 660SP . Cette réalisation est transposable
à tout type de camping-car ou de caravane.
Principes
:
Permettre d'utiliser de la place perdue
et augmenter le volume de rangement tout en gardant un aspect
"pro".
Matériaux
et outillage nécessaires, coût:
- 1 tiroir en fil blanc de cuisine
coulissant (grande surface de bricolage
- 1m de tasseau 25x25mm
- vis
- tournevis ( à main ouélectrique)
- niveau (obligatoire !!!)
- crayon à papier, gomme
- coût total : 16 €
|
|
Réalisation
:
- Mesurer les cotes du volume disponible.
voir en grande surface de bricolage le tiroir qui se rapproche de
ces cotes.
- Avec une pose " à blanc" définir
les hauteurs de pose des rails sur les côtés du tiroir.
pour cela, se faire aider par sonépouse qui est partie prenante
et qui marquera ainsi les repères au crayon à papier.
- A l'aide du niveau et du mètre, poser
les tasseaux à l'horizontale et à la m ême hauteur
de chaque côté.
- Fixer les rails sur les tasseaux. Mettre en
place le tiroir et procéder aux essais.
- Tout va bien ? Si oui, poussez-vous!
Vous voyez bien que vous génez madame qui va remplir sur
le champ le tiroir (humour !!!)
|

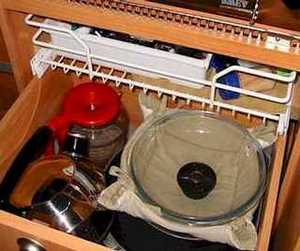

Photo 2 : le tiroir repoussé permet
l'accés aux autres ustensiles de cuisine
Test
:
Usage régulier et permanent. Solide et
trés pratique ! |

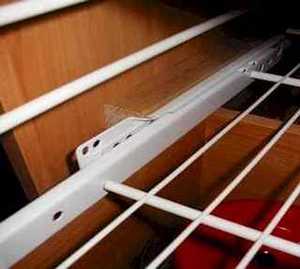

Photo 3 : détail sur le tasseau "elargisseur
Si
cela était à refaire:
Mon épouse est 100% contente...et me le redis à
chaque sortie. Que dire de plus ? |
|
|

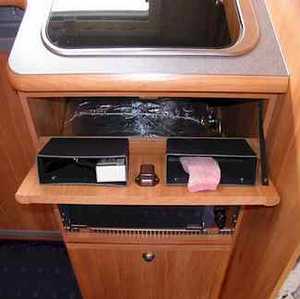

Photo 1: vue d'ensemble
des deux porte-éponges fixés sur la trappe du
compartiment technique (accés au siphon de l'évier).
On distingue à doite de la photo la sangle de retenue
de la porte (rajoutée pouréviter que les objets
ne tombent à terre)
PORTE-EPONGES,
PORTE-TORCHON et PORTE-EPICES (Version
du 26/09/2004)
Bricolage
réalisé par :
Jean-michel ROSSA pour la cuisine d'un
ADRIA 660SP.
Principe
:
Pouvoir utiliser la "place perdue" pour le porte-éponges
et bénéficier d'un support pour faire sécher
les torchons sans dénaturer l'ensemble "classe"
de la cuisine.
Matériaux
nécessaires :
Porte-éponges:
-
2 cache d'auto-radio
("boitier" mis d'origine avant installation
de l'autoradio). les miens m'ontété donnés
par FIAT SOBREDIA à Rennes (garage fiatéquipé
pour les camping-cars que je recommande pour leur accueil
et gentillesse)
- 4 vis
Porte-torchon:
- 1 kit de fixation de matériel
de cuisine (6 € )
- 1 barre de un mètre en acier
chromé (2 € ) du m ême diamètre que
les supports.
- 2 vis (fournies avec le kit
de fixation)
Porte-épices:
- 1 kit de fixation de matériel
de cuisine (6 € )>
- le reste de la barre en acier chromé....
rien ne se perd !
- 1 kit de pots àépices
(5 pots = 10 € )
- 2 vis (fournies avec le kit de fixation)
Outillage
pour l'ensemble:
- tournevis cruciforme
- niveau
- mètre
|
|

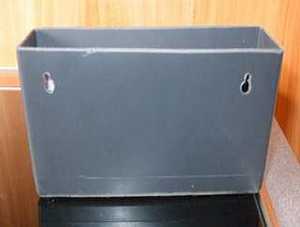

Photo 2: vue de détail du "boîtier"
(ou cache) d'autoradio recoupé en parties supérieure
et inférieure (support de la prise d'antenne coupé)
vue sur les trous de fixations |

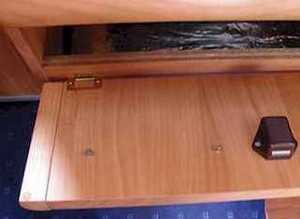

Photo 3: vue d'ensemble du dos du faux tiroir
avec les vis de fixations. On distingue le trait au crayon
pour l'alignement des deux boîtes prés de la
charnière; |
|
| Réalisation :
Porte-éponge:
- Prendre les deux boîtiers et les
préparer de la manière suivante:
- Couper à la scie à métaux
le support de câble d'antenne fixé en partie inférieure
afin d'avoir une base plate.
- Mesurer la hauteur disponible dans le
"passage" vers le compartiment technique. Se réverver
une marge de 1 centimètre.
- Couper le haut du boîtier à
la hauteur voulue. Limer et poncer pour la finition. Peindre si
vous le désirez (pour ma part, je l'ai laissé "brut".
- Faire deux troux répartis de m ême
diamètre (correspondant au diamètre d'une t ête
de vis) et ce à la m ême hauteur.
- Percer juste au dessus des trous, deux
trous de diamètre inférieur (ils doivent "communiquer"
avec les précédents) comme sur la photo 2
- Mettre place le porte-éponge
à som emplacement et ajuster si nécessaire.
Porte-torchons:
- Faire un montage " à blanc"
avec l'ensemble des pièces
- Prépositionner l'ensemble et marquer
les repères de fixation
- Couper à la scie à métaux
la barre en métal chromé aprés avoir choisi
les dimensions
- Fixer les deux supports (aprés
la fixation du premier, vérifier avec le niveau l'horizntalité)
- Placer la barre et serrer les vis
sous les fixations.
Porte-épices:
- Le principe de montage est identique
à l'opération précédente
- Attention aux "ouvrants" situé
à proximité" (dans notre cas : le coucle en
verre de l'évier)
|

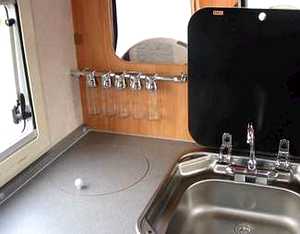

Photo 4: le porte-épices à
sa place en cuisine

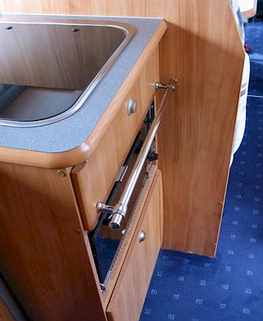

Photo 6: vue plongeante du porte-torchon
(ou essuie mains...) |
Photo 5: unité de décor entre
les deux supports !

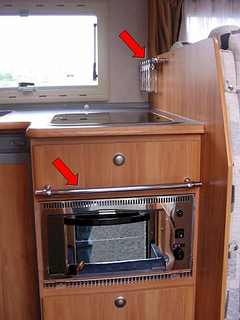

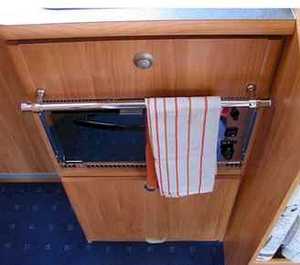

Photo 7: pourquoi ne pas bénéficier
de la chaleur du four (aprés cuisson) pour sécher
? |
|
Commentaires :
si vous avez un commentaire à formuler , , je le rajouterais sur la page
