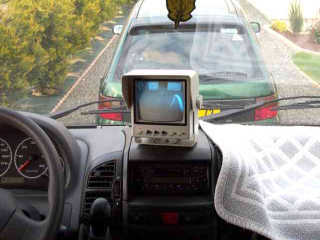

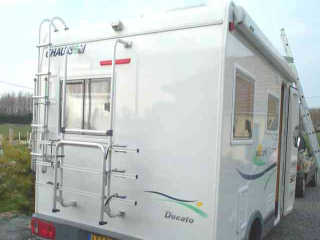

chausson welkome caméra de recul

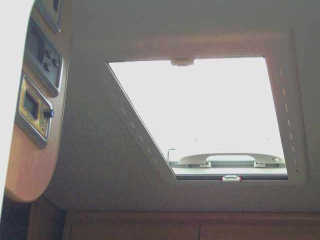

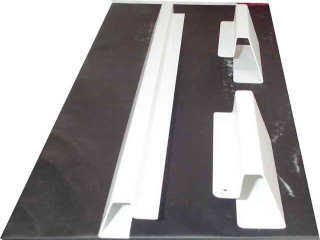

spoiler lanterneau

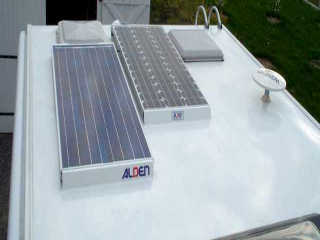

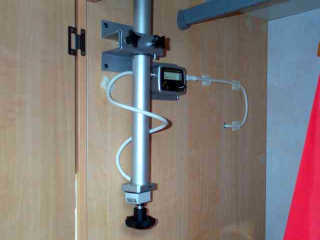

panneau solaire parabole
images de gégé images de gégé
images de gégé

Montages électroniques de gégé

images de gégé

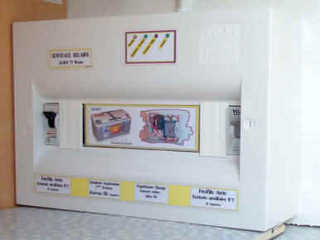

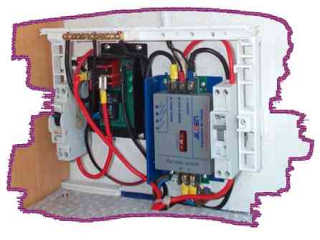

Gégé est un bon électronicien et bricoleur et il a bien voulu me confier quelques unes de ses réalisations :

  • - un voltmètre à leds en mode points ou bargraphe
  • - un voltmètre amperemètre + solaire avec affichage à cristaux liquides
  • - un détecteur de gaz

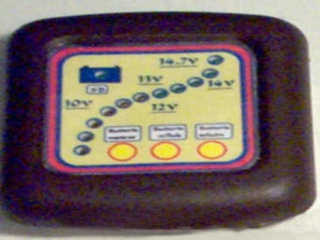

    Voltmètre à leds

emoticon

images de gégé

Pour la réalisation

la sérigraphie plastifiée à l'échelle 1 est de 51x51 mm le circuit imprimé 6.45x6.45 mm , le boitier est un boitier d'inter simple classique CC de

images de gégé images de gégé

la découpe pvc en 2 ou 3 mm

images de gégé

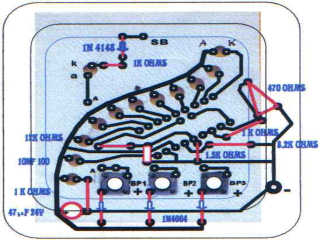

Vous avez au dessus à gauche le typon téléchargeable à la fin de l'article , à droite la sérigraphie plastifiée d'un très beléffet ( pas sur la photo ) , et à gauche l'implantation deséléments

Composition :

  • - 4 leds rouges de 3 mm
  • - 3 leds jaunes de 3 mm
  • - 4 leds vertes de 3 mm
  • - 3 résistances de 1K
  • - 1 résistance de 12K
  • - 1 résistance de 1.5K
  • - 1 résistance de 8.2K
  • - 1 LM 3914N
  • - 1 résistance ajustable de 470 ohms
  • - 2 diodes 1n4004
  • - 1 diode 1n4148
  • - 1 condensateur de 10 nf 100v
  • - 1 condensateur chimique de 47 uf 25v
  • - 3 inters miniatures
  • - 5 borniers à fils
  • - 1 boitier inter 85x78 ( standard en CC ) à peindre

    Le montage est assez simple et ne nécessite pas d'autres commentaires

emoticon

voltmètre amperemètre + solaire avec affichage à cristaux liquides
images de gégé images de gégé images de gégé
images de gégé Composition :
  • - 1 afficheur à cristaux liquides réf sélectronic LCD 7106 Module réf : 50.9259
  • - 1 circuit intégré 4n35
  • - 1 BC 327
  • - 1 BC 547
  • - 2 résistances de 1K
  • - 2 résistances de 100K
  • - 1 résistance de 10K
  • - 1 résistance de 100 ohm
  • - 1 shunt de 0.01 ohm
  • - 2 inters miniatures
  • - 1 rotacteur miniature 3 positions
  • - 2 diodes 1n4148
  • - 1 support de piles 9v
  • - 1 boitier inter double pour CC

La sérigraphie plastifiée fait 105x52 mm , le typon 75x54 mm

Il y a la possibilité d'alimenter le voltmètre ampéremetre avec un petit régulateur 9v ( 7809 miniature ) pouréviter la pile

emoticon

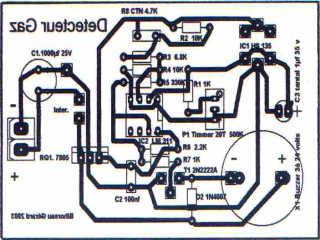

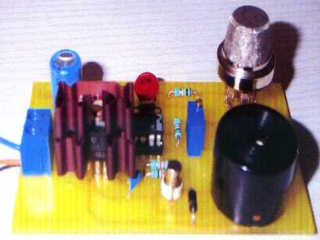

Détecteur de Gaz

images de gégé

Composition :

  • - 2 résistances 10K
  • - 1 résistance 330K
  • - 2 résistances 1K
  • - 1 résistance 6.8K
  • - 1 résistance 2.2K
  • - 1 résistance CTN 4.7K
  • - 1 trimmer 20t 500K
  • - 1 diode 1n4007
  • - 1 transistor 2n222a
  • - 1 régulateur 7805
  • - 1 CI LM311
  • - 1 buzzer
  • - 1 détecteur HS 135
  • - 1 condensateur 100 nf
  • - 1 condensateur 1000 µf 25v
  • - 1 condensateur 1 µf 35v
images de gégé

Règlages :

1 °) Vérifier la tension entre les broches 1 et 3 du LM 311 elle doit être > 2.3v < 2.6v (U1).

2 °) la tension des broches entre 1 et 2 doit être inférieure à 2.3v (U2), sinon règler le trimmer et le buzzer ne doit pas sonner .

3 °) règler la tension U2 entre 1 et 2 à 2v , ensuite laisser le montage fonctionner une semaine et vérifier la tension U2 .

La sensibilité est plus grande si U2 se rapproche de U1 et l'inverse .

Le circuit doit être monté à moins d'un mètre de hauteur .

Pour la réalisation de ces montages gérard Bihoreau se tient à votre disposition et pourra vous fournir à l'occasion le circuit imprimé et la sérigraphie plastifiée moyennant une somme modique.

Il disposeégalement de différents matériels qu'il est disposé à vendre :

  • - 2 régulateurs 110W ALDEN neufs
  • - 1 séparateur mod CSB 95 de CBE neuf
  • - 1 t ête parabole + clavettes neufs ALDEN Airpass 85
  • - 1 régulateur convertisseur 24v en 12v
  • - 1 voltmètre à leds scheiber NB289
  • - 2 afficheurs led complets pour 3 batteries
Téléchargement des typons ici Pour contacter gérard :

Si vous n'avez pas de logiciel pour imprimer les typons à l'échelle , vous pouvez télécharger IRFANVIEW un très bon logiciel de retouche d'image gratuit et en français ici
