Suite de vos astuces .... divers 3

les astuces de maurice emoticon






Caillebotis par jérome 05/2009

A force de rentrer et sortir de la salle de douche (nous sommes 5) le fond de la salle d eau s' use vite (fissure)


j ai eu le probleme sur mon laika en fait c est la crosse anti odeur qui perce le sol et ensuite il y a fuite d eau et le plancher risque d' en prendre un coup , j ai donc fabriqué un caillebotis sur mesure comme ça on ne marche plus sur la crosse et le poids est reparti sur l' ensemble , ci joint quelques photos de ma réalisation c' est rapide et pas cher environ 10 euros .
il faut 4 lames de terrasse de 2.40ml j ai coupe 3 lames pour faire le fond et ensuite j ai coupe les lames (dur dur les angles)
j ai visse le tout par le dessous et voila ca va vite c est pas cher et ca evite de changer toute la douche!!!
j espere que ça donnera des idées .


jerome (jeeep)

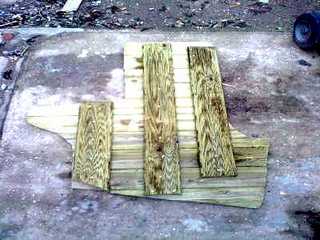

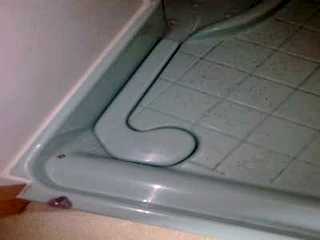

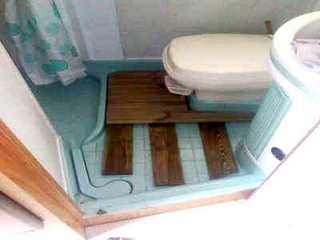

salle d'eau avant transformation caillebotis en cours de réalisation

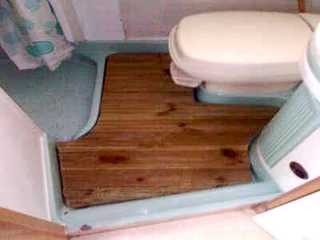

vue détail  salle d'eau vue du caillebotis monté dans la salle d'eau

emoticon

Amélioration fleurette colvert 2005 07/2009 par gérard

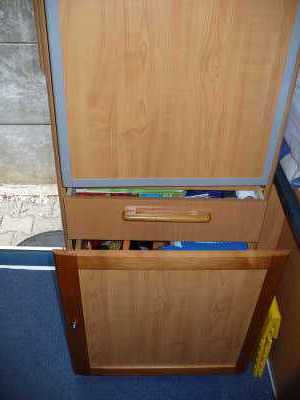

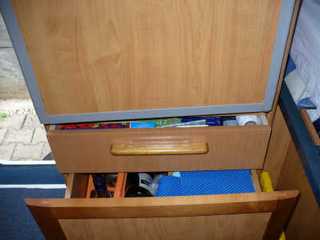

aménagement tiroir sur fleurette covert 1
Pour les portes coulissantes j ai utilise du contreplaqué de 5m/m dépaisseur et du profilé en pvc en U comme rail de guidage et jai achète deux poignées a casto et recouvert les portes Pour le tiroir j ai récupéré un tiroir de meuble que j ai modifie refait la façade et garder la poignée a l intérieur du meuble
aménagement tiroir sur fleurette covert 2

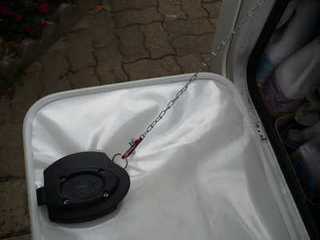

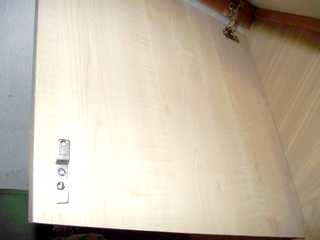

maintien porte de la soute Pour la porte de la soute j ai pris une chaine avec un mousqueton que j ai fixise a la poignée en dévissant une vis en mettant un anneaux et fixer par une vis qui maintient les tasaus du sommier
Sur la porte pour ne pas la salire j ai glisse un morceau de plastique non colle

Pour la vidange des eaux usées J ai adapté un tuyau de pvc de diamètre 35 avec deux coudes a 90 ° cela permet de voir ou l'on est quand on vidange et si l'on est trop loin récupérer un flexible d'aspirateur que je mets au bout du coude

barre de séparation

Capot de protection aérateurs de frigo 23/09/2009 par bernard

suite à des infiltrations d'eau par les aérateurs du frigo , j'ai réalisé se petit capot qui une fois placé sous le ou les l'aérateurs ( a l'intérieur bien sur !!) récupère l'eau et elle s'évapore par la suite.

je m'explique :
il m'est arrivé de rouler sous des trombes d'eau et l'eau qui coule le long de la carrosserie a tendance a rentrer par les aérateurs sous l'éffet du vent en roulant ce capot est à adapter à la taille de chaque aérateur et véhicule le peu d'eau qui rentre reste dans le capot et s'évaporera par la suite.

Cela n'empèche pas l'air de circuler . sur mon ancien trafic je n'avais pas ç à et l'eau m'a pourri le plancher .

bonne route @+

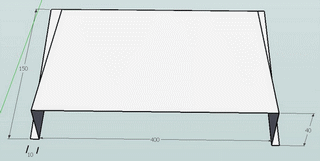

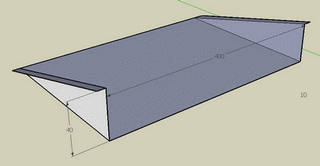

plan du capot de protection aérateurs frigo 1 plan du capot de protection aérateurs frigo 2
barre de séparation

Transformer le lit 1 place sur coin repas en lit 2 places sur cc adriatik izola s687 spg jacques 30/09/2009

montage lit pour 2 personnes sur dinette de campingcar 1 montage lit pour 2 personnes sur dinette de campingcar 2

FOURNITURES NECESSAIRES pour réaliser le meuble


Contreplaquéépaisseur 18 mm

  1. une plaque A de 980 x 410
  2. une plaque B de 480 x 360
  3. une plaque C de 480 x 342 (360 épaisseur contreplaqué)

Charnières piano

  1. Charnière D de 480 de longueur
  2. Charnière E de 360 de longueur
  3. 2 loquets aimantés F et G
  4. 1 petit verrou H
  5. 5 tourillons
  6. 36 vis à bois (longueur maxi 18 mm)

Autres fournitures pour les autres aménagements:

  1. Pour fixation en place

2 tasseaux 22 x 22; longueur 41 cm

  1. Pour fixation dans la penderie:

1 boulon Ø 8 x 70 mm
1 écrou et une rondelle
1écrou papillon

  1. Pour abattant accoudoir banquette latérale (Après avoir scié l'accoudoir horizontalement)

Une charnière piano de la longueur du sciage
20 vis à bois
Un loquet (pour maintenir l'accoudoir dans sa position normale pendant l'utilisation normale diurne)

Détails explications et 22 photos du montage en téléchargement pdf

emoticon

support télé, pose de 2 rails coulissants par gérard 08/2010

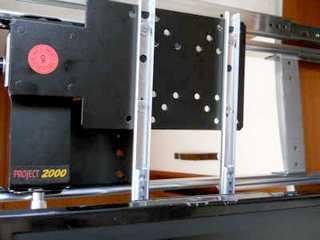

rail boulonnée sur le support télé
rail boulonnée sur le support télé

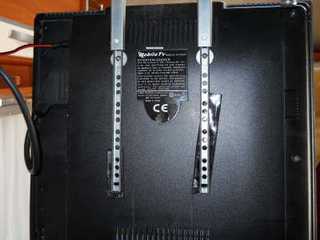

rail de tiroir de cuisine (3,50 € ) boulonnée sur la télé
rail de tiroir de cuisine (3,50€) boulonnée sur la télé

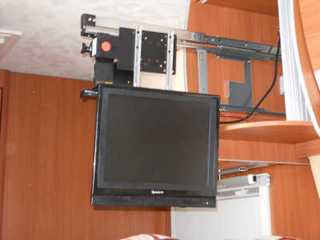

télé descendue pr ête  à regarder.
télé descendue pr ête à regarder.

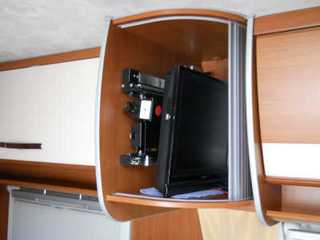

télé remontée et coulissée dans le placard
télé remontée et coulissée dans le placard

Sur un support télé, pose de 2 rails coulissants de tiroirs (3,50 € dans un magasin de bricolage) afin de descendre la télé au niveau des yeux.

Le rail posé supporte 10 kg. et est fixé par des boulons.

emoticon

Astuce de rangement pc portable par 08/01/2011

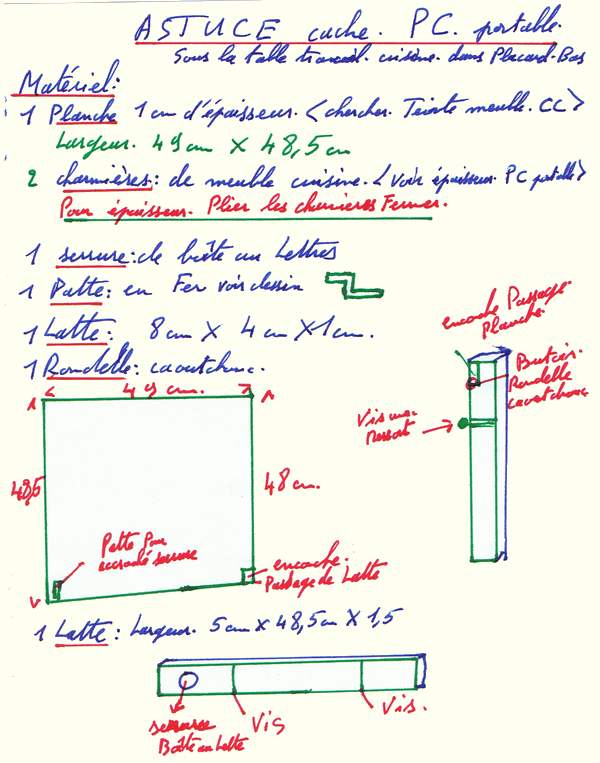

topo de jean louis pour l-installation

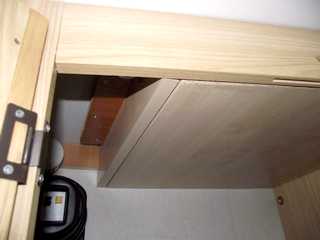

cette astuce de rangement peut bien sur être utilisée dans un autre espace avec des dimensions différentes , mais cacher un ordinateur sous un meuble de cuisine c'est une idée à retenir .

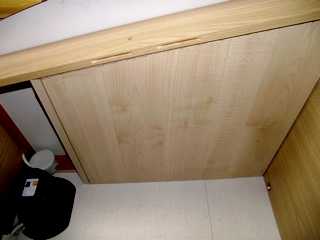

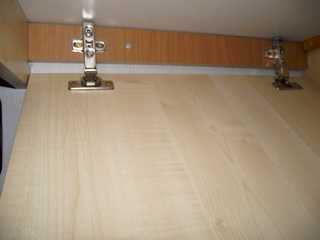

rangement pc 1 rangement pc 2
rangement pc 3 rangement pc 4

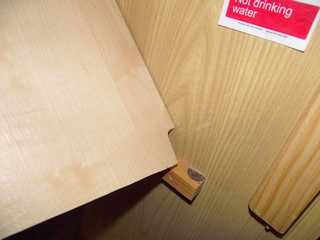

rangement pc 5 rangement pc 6
rangement pc 7 rangement pc 8
rangement pc 9 rangement pc 10

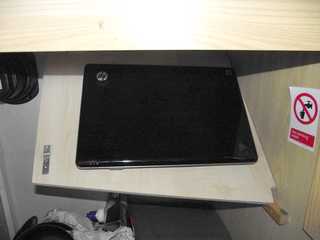

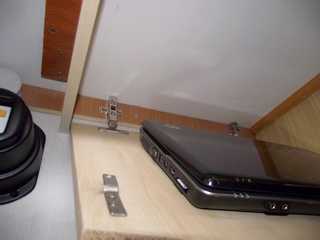

rangement pc 11 rangement pc 12

emoticon

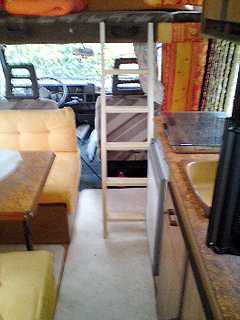

Echelle de capucine par 08/01/2011

Ayant mal aux pîeds avec l'echelle basique pour l'accès à la capucine, je viens de faire une echelle de meunier plus complaisante pour les dessous de pieds.
J'ai utilisé des traverses de volet achetées dans un magasin de bricolage. C'est en pin et donc léger Le tout est assemblé avec des tourillons de dix et de la colle à bois. Après on peut teindre, peindre ou vernir suvant ses gouts

Prix de revient de l'echelle : 36 € et un peu de patience.

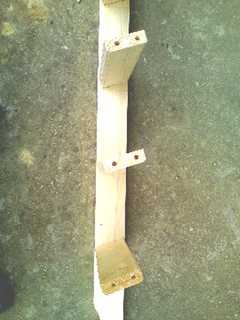

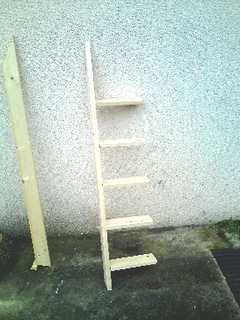

echelle en cours de montage 1 echelle en cours de montage 2

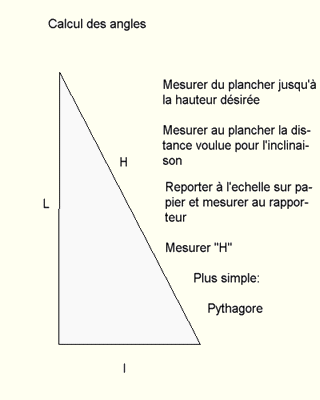

echelle en cours de montage 3 mesure angle et longueur

emoticon

Sommier à lattes amélioré par raymond 01/2011

Remarques préliminaires : Cette modification s'adresse plus particulièrement aux possesseurs de camping car ADRIA Coral SP 680 modèles 2006 à 2008. Je n'ai pas eu l'occasion de vérifier si des modifications ontété apportées par le constructeur après ces dates.

Ceux qui possèdent chez eux un litéquipé d'un sommier à lattes savent que ces lattes se trouvent à environ 30 cm du sol. Ce qui leur permet un débattement plus que suffisant pour assurer leur rôle de ressort.

Constat : Sur le Coral 680 SP, les lattes sont posées à m ême le plancher du lit, si bien qu'une fois allongé, le poids du corps plaque ces lattes sur le plancher les emp êchant ainsi de remplir leur rôle de suspension. Résultat, c'est comme si nousétions couchés à m ême le sol.

La solution : La modification est très simple à réaliser et le résultat obtenu est très satisfaisant car le confort s'en trouve notoirement amélioré, du moins pour mon poids 68kg.

Le matériel :

Prévoiréventuellement des tasseaux plus hauts pour ceux qui excèdent mon poids.
Vous trouverez cela ici par exemple : bricodepot

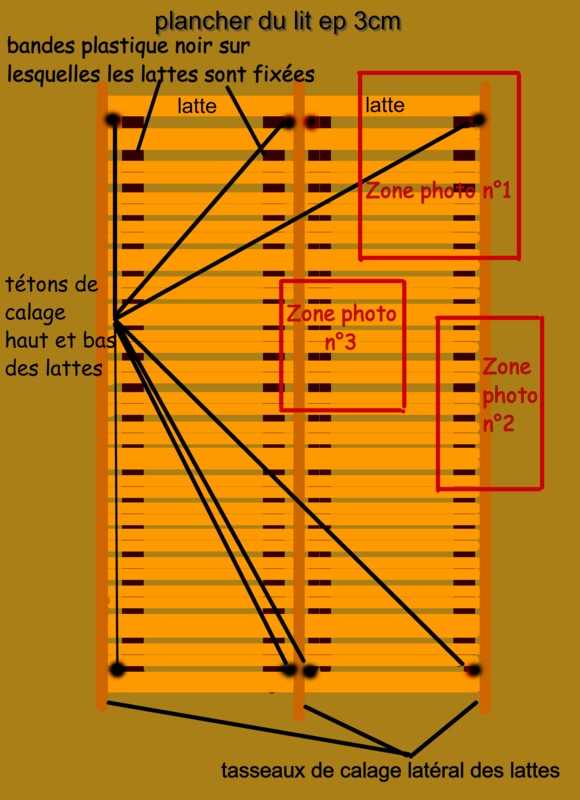

La réalisation Par manque de recul, je n'ai pas pu photographier le lit dans son intégralité. J'en ai fait un plan , ci-dessous.

sommier  à lattes

Tout d'abord, après avoir dégagé draps, matelas…j'ai démonté les tasseaux de calage que j'ai repérés afin de les remonter à la m ême place. En effet, j'ai horreur de faire des trous supplémentaires, j'ai donc utilisé les trous de vis existants.

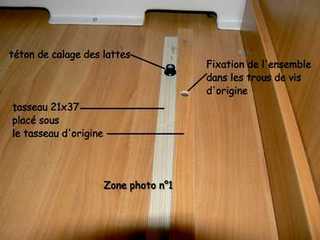

J'ai assemblé, avec des serres joint, le tasseau d'origine avec un tasseau de 21x37 (pour les côtés) en prenant garde que les rebords jouxtent parfaitement. Attention, côté droit les tasseaux sont bien bord à bord côté droit, à l'inverse pour le côté gauche. Une fois bien positionnés et bien serrés je les ai mis à la m ême longueur puis j'ai percé avec un foret de 5mm dans les trous du tasseau d'origine afin de les revisser aux m êmes endroits.

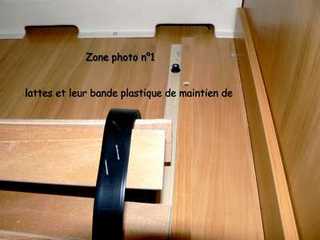

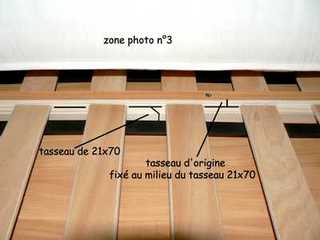

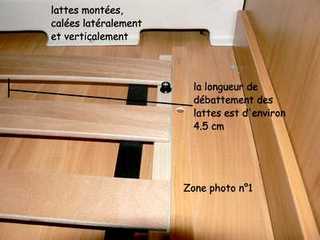

sommier en restauration 1 sommier en restauration 2
sommier en restauration 3 sommier en restauration 4

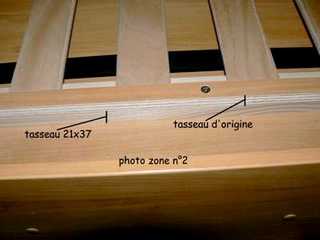

sommier en restauration 5 Même opération pour le tasseau d'origine situé au milieu qui doit être bien centré sur le tasseau de 21x70

Voilà, c'est tout... si vous désirez contacter

emoticon

Installation d'un lit pour un camping-car Ford Hobby-Van par alain 25/07/2015

Le lit d'appoint est opérationnel .

A l'origine, il n'y avait rien de prévu pour faire un vrai lit. Nos cogitations ont abouties à ce résultat solide et pratique pour un rangement en soute.

Mamie Colette a repris un matelas de 90x190 .Après une découpe il passe à 90x175 .

Papy Alain a fait un proto en agglo pour la faisabilité puis en contreplaqué de 15mm. Tout cela en deux jours . La table est abaissée, la rallonge pivotante est déployée et le support intégré dans l'espace libre.

Voici le résultat :

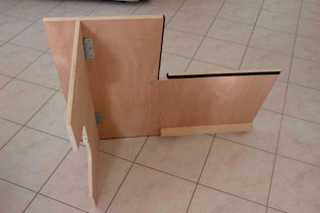

lit 1

Avec ces deux photos, on voit le principe .



Le résultat avec le couchage en place ci_dessous .

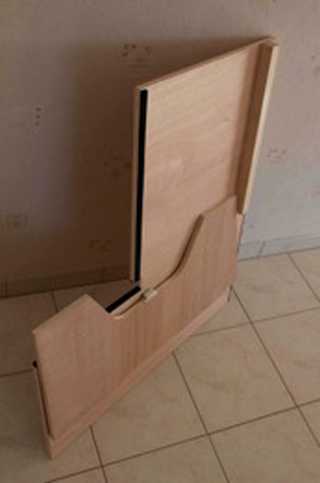

lit 2

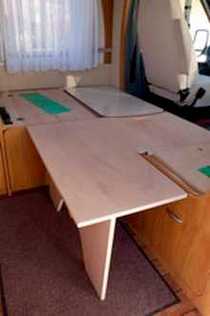

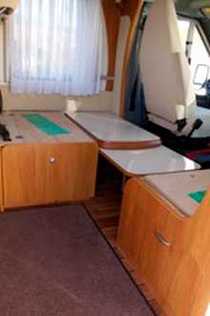

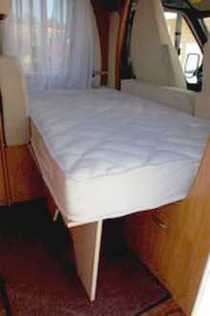

lit 3 lit 4 lit 5

Nota : A été ajouté un petit compas pour maintenir l'ensemble ouvert L'angle a été arrondi à la forme du matelas. L'ensemble reste brut ( non verni ) pour éviter les problèmes de condensation.

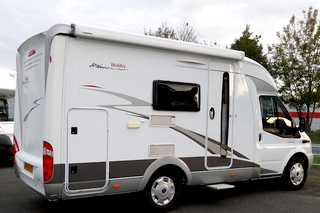

hobby van

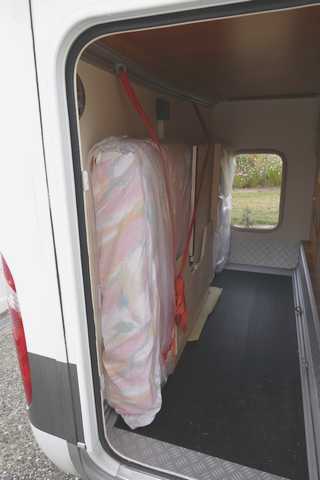

le matelas et le support pliant vont dans la soute contre la paroi et sanglés.

Au total, l'épaisseur ne dépasse pas 15cm.

soute

emoticon

Contrôle immédiat de Mise à Niveau pour camping car par pierre 03/2011

Le principe retenu, utilisant un niveau à deux bulles, n'a rien d'original. Cependant je propose un système permettant un positionnement stable et précis près du volant, permettant au conducteur d'installer son véhicule en ayant un contrôle immédiat de sa position.

J'ai installé ce système sur mon véhicule dont le porteur est un Fiat. Il ne nécessite aucune "dégradation" tel que perçage ou autre intervention pour son installation. Son retraitéventuel ne laisse donc aucune trace.

Il est installé à coté du levier de vitesse, sous le volant, à l'emplacement indiqué par la photo à gauche.

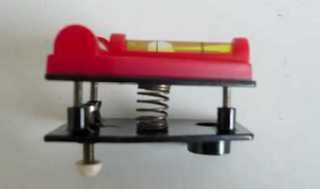

niveau 1 niveau 2

Son maintient se fait au moyen de la vis que l'on aperçoit, laquelle fait partie du véhicule d'origine. Le fourreau que l'on voit sur le bas à droite est celui du levier de vitesses.

Le montage est constitué de deux plaques en laiton de 2 mm, solidarisées par trois points de fixation et repoussées entre elles par un ressort comme le montre la photo de droite.

La plaque inférieure constitue l'embase fixée sur le tableau de bord à l'endroit où se trouve la vis d'origine du porteur. Elle est remplacée par une vis agglo de 4,5 x 40 la vis d'origine n'étant pas suffisamment longue.

La plaque supérieure supporte le niveau à deux bulles. Les trois vis de fixation permettent un réglage dans tout le plan permettant d'ajuster aussi bien la position latérale que longitudinale du système. Le ressort assure le maintient de la position relative des deux plaques.

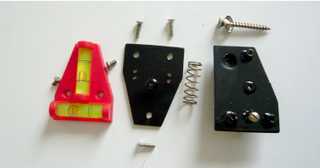

La photo ci-dessous montre les diverséléments constitutifs du système.

En partant de la gauche nous avons le niveau, la plaque supérieure, le ressort et la plaque inférieure. Au tour, les diverses vis de fixation

Remarques de réalisation :

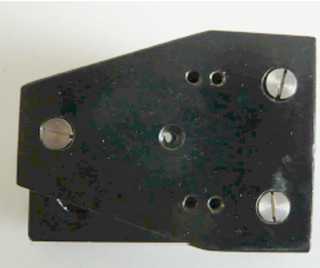

niveau 3 niveau 4

La plaque inférieure possède un bloc de centrage (voir photo ci-dessus) car la vis d'origine de fixation se trouve dans une empreinte. Ce bloc compense la profondeur de cette empreinte. De m ême une vis avec un embout plastique permet un appui de l'autre extrémité pour stabiliser correctement le support. Les trois vis de fixation de la plaque supérieure sont à t ête fraisée afin de se noyer dans l'épaisseur de la plaque qui reçoit le niveau. Chaque plaque possède un pion de centrage permettant au ressort un positionnement sans ripage.

niveau en place

Cette dernière photo montre l'ensemble monté sur le véhicule.

Réglage : Poser simplement le niveau deux bulles sur sa plaque, sans le fixer.

Vérifier, au moyen d'un niveau classique, que le véhicule est approximativement horizontal. Pour cela la bulle ne doit pas aller en butée dans l'ampoule. Repérer la position de la bulle de référence en latéral et en horizontal.

Régler l'ampoule latérale (vis arrières) pour que la bulle soit en position identique à celle du niveau de référence. M ême réglage en longitudinal par la vis avant. Fixer le niveau sur son embase. A titre indicatif l'excursion de la bulle correspond à environ ± 1,5 °.


emoticon

Protection anti-nuisibles pour filtre à air par dominique 06/2012

Voici un petit bricolage pour se proteger des petites souris ou autres nuisibles qui viennent se faire une maison dans les filtres a air de nos camping car.

Mon camping car est un ducato x250 de 2008.

La solution est la mise en place d'une grille devant l'entrée du conduit de filtre a air.

Grille gratuite puisque récupérée du filtre a air détruit par les souris.

img src="bricolage/grille de filtre a air campingcar dominique/grille1.jpg" alt="grille" />

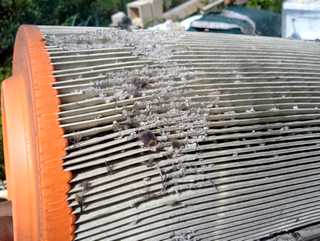

La boîte du filtre à air avec les parasites morts et dessechés

grille

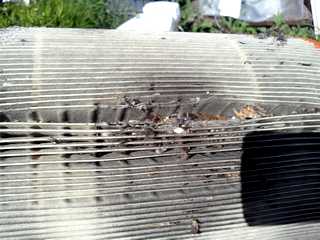

Le filtre grignoté par les parasites

grille

Le lit mortuaire des souris, il y en avait 3

grille

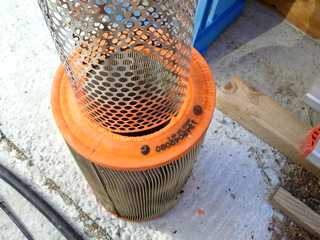

Début de la solution,

grille

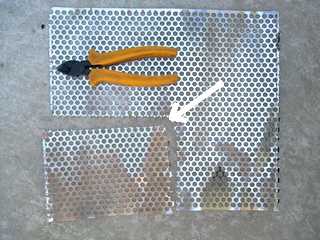

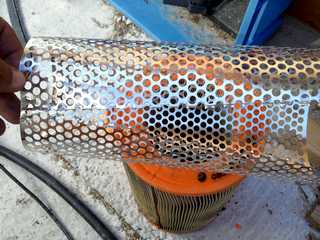

On démonte la grille du vieux filtre , découpe avec une petite pince.

grille

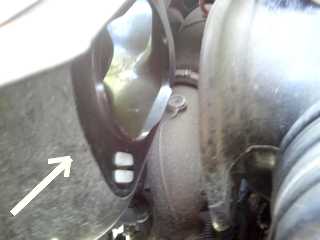

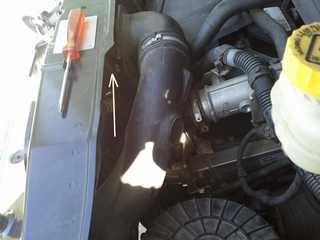

Voici l'endroit ou elle sera placée, entre l'entrée de la conduite et la traverse métalique.

grille grille

Mais avant il faut la couper à la bonne dimension, replier les bords pour ne pas se faire bobo avant les vacances.

grille

Prise de côtes approximatives.......

grille

Environ 17cm sur 13cm.

grille

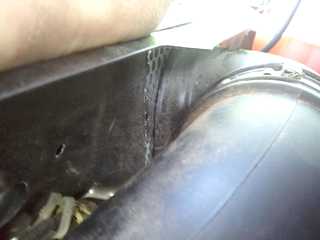

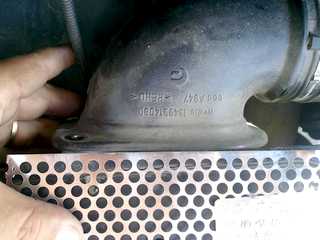

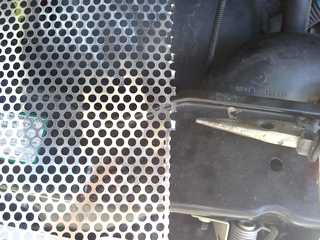

On plaque la grille entre la traverse et le tube, les deux vis de fixation trouvent facilement un trou pour passer à travers la grille pour se loger dans leurs agrafes de fixations.

grille

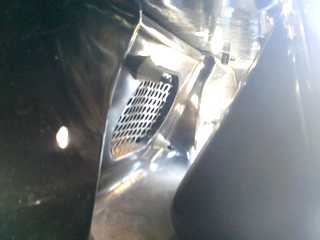

Vu de l'intérieur de la traverse juste derrière le crochet de fixation du capot moteur.

Vous pouvez utiliser le reste de la grille pour vos voitures ou pour placer devant les entrées d'air de la cellule.
Temps 1 heure pour ouvrir le filtre, nettoyer, découper et placer la grille.
