Réparation porte de frigo Dometic 8505 par daniel 10/2014

Réparation porte de frigo Dometic 8505 (support de charnière) par l'image ...

Share


réparation porte frigo dométique

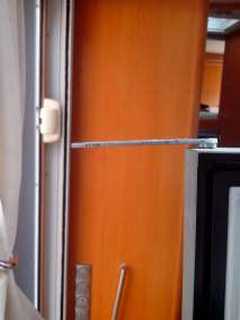

Le constat est simple : le bras de support de porte est plié ou l'axe n'est pas soutenu dans son logement. Dans mon cas, c'est la seconde situation.

réparation porte frigo dométique

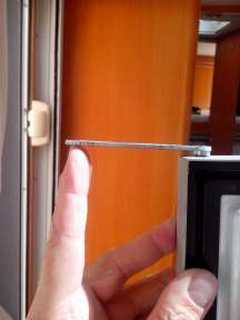

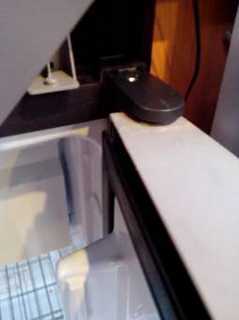

La position du support devrait être approximativement telle que montré sur la photo.

réparation porte frigo dométique

Première opération : démonter le bandeau de commande, il est fixé à l'aide de 2 vis

réparation porte frigo dométique

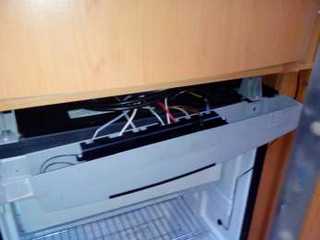

Une fois les vis enlevées, tirer délicatement sur le bandeau et le faire pivoter sur la gauche. Attention, les fils ne sont pas très longs et la manoeuvre est délicate.


réparation porte frigo dométique

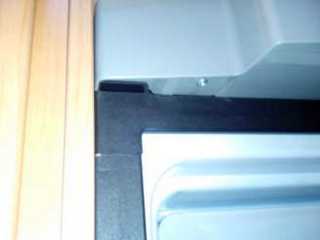

Dès que le bandeau est hors du chemin, on a accès au support supérieur de la porte. Il n'est pas visé mais simplement clipsé dans le châssis du frigo. Une lame plate de tournevis fait l'affaire : on appuie gentiment et le support se libère vers l'avant.

réparation porte frigo dométique

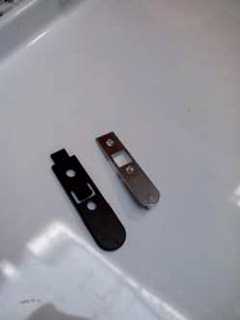

Voici le support (métallique) et son cache en plastique. il a une fonction esthétique mais on voit bien au centre, la patte qui verrouille l'ensemble au châssis.

réparation porte frigo dométique

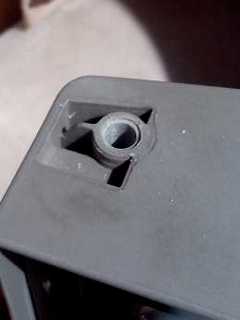

On distingue le trou avec la poudre de plastique qui démontre bien une usure. En réalité, le trou mesure 14 mm de profondeur et s'ovalise dans le fond. C'est la raison pour laquelle l'axe bouge et déboite la porte.

réparation porte frigo dométique

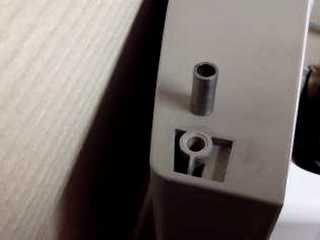

La solution : fixer une buselure métallique.


réparation porte frigo dométique

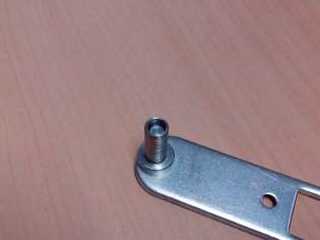

La buselure placée sur l'axe du support.

réparation porte frigo dométique

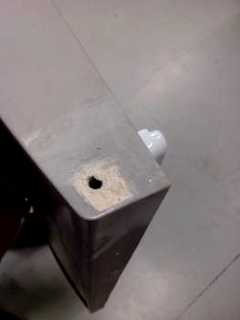

J'ai profité de l'opération pour renforcer les abords de l'endroit où devait se placer la buselure. Pâte de résine avec durcisseur. Dans ce cas SYNTHEBOIS.

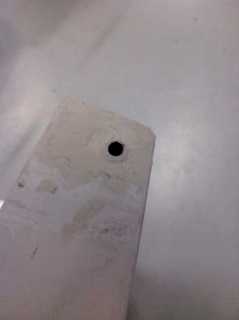

Après durcissement de la résine, forage du logement de la buselure à 6,5 mm.

réparation porte frigo dométique

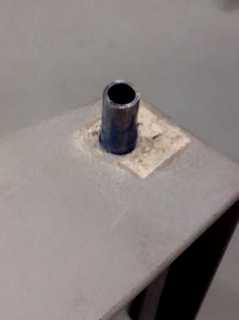

Fixation de la buselure avec une goutte de Loctite, … on n'est jamais assez prudent. Ensuite, elle est chassée au fond de son logement.

réparation porte frigo dométique

Le travail presque terminé, il reste à poncer au fin papier de verre. Le placement se fait en ordre inverse du démontage et prend 3 minutes.
